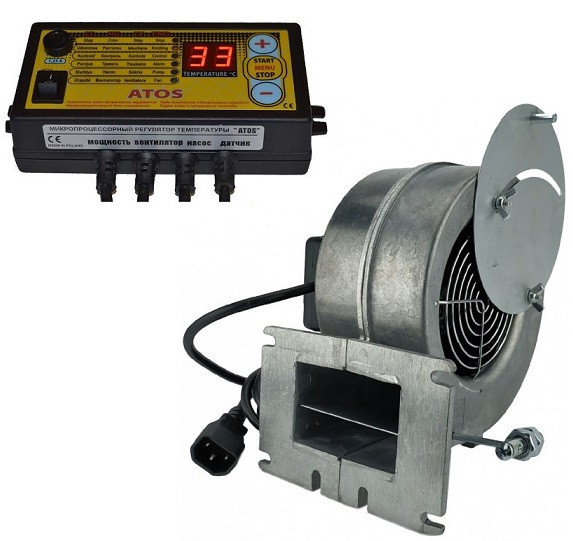

Вентилятор WPA-X2+автоматики ATOS для твердопаливного котла

Блок управління АТОС (автоматика Atos)

  призначений для управління нагнітаючим вентилятором в твердопаливних котлах, а також для підключення циркуляційного насоса. Контролер володіє широкими функціями, простий в обслуговуванні і дуже надійний в роботі.

Програмування установок меню

Щоб здійснити зміни в меню пульта управління слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок управління автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд. Можливо, повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції (ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

ФУНКЦІЇ КОНТРОЛЕРА

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувок (регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках (регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувок) – сила наддуву під час продувок (регулювання в обсязі 30-99%)

- tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення (регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!). Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

Нагнітають вентилятори для твердопаливних котлів

Ще одним пристроєм для автоматизації роботи твердопаливного котла є вентилятор (турбіна). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретніше в камеру згоряння. З його допомогою підтримується необхідна стабільна температура.

Існує багато різновидів вентиляторів для твердопаливних котлів, які розрізняються споживаної потужністю, продуктивністю повітря, матеріалом виготовлення, кріпильними розмірами, конструктивними особливостями та іншими відзнаками.

На цій сторінці представлений вентилятор X2 (аналог WPA-120) виготовлений з алюмінієвого корпусу. Лопаті вентилятора зроблені з алюмінієвого сплаву і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір у вигляді прямокутного фланцем з отворами і пазами для кріплення вентилятора на котел.

Технічні характеристики вентилятора WPA X2:

• Кількість обертів: 2300 об./мін.;
• Максимальна продуктивність: 285 м³/год;
• Максимальний тиск: 360 Па;
• Напруга живлення: 230В/50Гц;
• Споживана потужність: 90 Вт;
• Температура навколишнього середовища: -25 до +40 °С;
• Матеріал крильчатки: оцинкована сталь;
• Гарантія: 2 роки.
