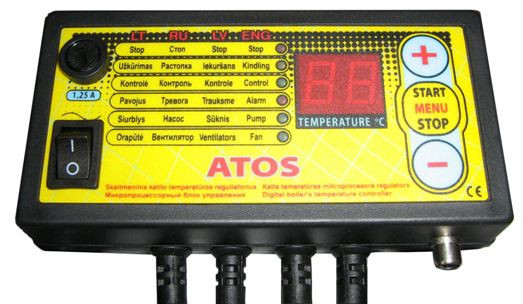

Блок керування "Kom-Ster" ATOS (посилений 400 Вт) для твердопаливного котла.

Блок керування «АТОС» посилений виробництва KOM-STER Польща (автоматика ATOS) для твердопаливного котла. Характеристики Напруга 230V/50Hz Навантаження насоса 400 Вт Навантаження вентилятор 400 Вт Діапазон вимірювань температури 5-90 °C Точність змін +/-1 °C Діапазон встановлення температури 35-80 °C Функція АНТИ СТОП насоса кожен сьомий день на 10 секунд Функція АНТИ МОРОЗ нижче 5 °C Стан тривога нижче 5 °C і вище ніж 90 °C Робота з кімнатним термостатом Діапазон температури для вимкнення блока керування 25-50 °C Повне регулювання продувів Регулювання потужності вентилятора 30-100% Температура увімкнення насоса 35-70 °C Діапазон регуляції потужності під час продувів 30-100% Гістерез 0-5 °C Діапазон температури для регуляції зменшення обертів вентилятора Плавний старт роботи вентилятора Інструкція з обслуговування 1.Призначення Регулятор ATOC призначений для керування нагнітальним вентилятором у котлах систем центрального опалення, а також для під'єднання циркулювального насоса. Командоконтролер має багато нових функцій. Він простий в обслуговуванні та надійний у роботі. 2. Програмування параметрів меню Щоб здійснити зміни в меню командоконтролера, треба натиснути кнопку МЕНЮ та потримати впродовж 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, треба знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або — зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Командоконтролер автоматично вийде з МЕНЮ, якщо не натискати жодних кнопок упродовж 3 секунд. Можливо, також повернутися до заводських установок у разі порушення регулювань командоконтролера. З цією метою параметр функції (ЗП — заводські установки) треба встановити на І і натиснути кнопку «МІНЮ», щоб зберегти. Поява функцій у меню Командоконтролера — СР (час продування) — час, на який варто увімкнути повітродувку під час продування (регулювання в об'ємі 5-59 сек.) - РР (перерив продування) перерва між продувами (регулювання в об'ємі 1-99 хв.) - Ob (обладнання повітродувки) — сила надуву, виражена у відсотках (регулювання в об'ємі 30-99%, причому 99 означає повну потужність повітродувки) — ОР (оберти під час продувів) — сила надування під час продувів (регулювання в об'ємі 30-99%) — tP (температура під'єднання насоса центрального опалення) — температура, за якої під'єднується насос центрального опалення (регулювання в об'ємі 25-70) — НІ (гістерезис) — цей параметр говорить про те, на скільки градусів має впасти температура на котле нижче заданої, щоб ввімкнулася повітродувка (регулювання в об'ємі 0-5 градусів) — bu (вимкнення/вмикання повністю звукової сигналізації, яка інформує про брак палива). Встановлення параметра на 0 означає брак звукових сигналів. — tO (границя уповільнення обертів) — дуже важлива функція, що застосовується зокрема в малих котлах і під час повітродувках, обладнаних клапанами на виході повітря. За допомогою цієї функції встановлюємо, з якого моменту повітродувка має почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в об'ємі 0-10, за чим 0 означає повне вимикання уповільнення оборотов!). Встановлення параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, оберти починають сповільнюватися. Встановлення параметра на 1 означає уповільнення до 1 градуса. За допомогою функції «tO» ми можемо: відрегулювати уповільнення обертів, так щоб температура не занадто перевищувала заданої температури — обмежити ефект недобирання повітря. У повітродувках, обладнаних клапанами, часто трапляється (якщо оберти встановити, наприклад, на 30%, а повітродувка занадто рано уповільнює досягнення заданої температури), що клапан занадто рано закривається, а кошенял не встиг досягти заданої температури. Тільки блок керування, обладнаний такою функцією, дає змогу уникнути цих проблем. - tu (температура вимкнення регулятора) — температура нижче, ніж пульт керування переходить у режим очікування. Запалюється лампочка СТОП і вимикається повітродувка (регулювання в об'ємі 25-50 відсотків) УВАГА: Мінімальна температура, яку можна встановити на регуляторі, завжди буде на 10 градусів вищою, ніж температура вимкнення регулятора — параметр «tu». Наприклад, якщо параметр «tu» встановимо на 40, тоді мінімальна температура, яку можна буде встановити на котлі, буде 50 градусів. Мета цього — уникнути небажаного охолодження котла в разі, коли можна було б, наприклад, встановити на котлі температуру на 3 градуси вище, ніж параметр «tu». Оскільки тоді могло б статися так, що температури знизилася б на 3 градуси (гістерезис) і блок керування перейшов би в режим очікування. - СО (час від'єднання насоса центрального опалення) функція використовується під час роботи регулятора з кімнатним термостатом (вихід на термостат є додатковим обладнанням — ВИБІР). Є можливість встановити, на який час має бути вимкнений циркулювальний насос для можливої стабілізації температури в приміщенні. Під час роботи термостата насос під'єднується циклічно на 30 секунд із перервами, встановленими описаним параметром «СО». - UF (заводські установки) — встановлення параметрів на І означає повернення до заводських установок. 3. запалювання в котлі Під'єднати живлення блока керування мережевим вимикачем. Встановити бажану температуру кнопками (+), (-). У процесі виставлення на дисплеї з'явиться пульсувальний рівень виставленої температури. Натискання кнопки СТАРТ викликає ввімкнення наддуву в котлі та запалювання попереджувального діода (ПУСК). Після досягнення виставленої температури надув автоматично вимикається. Запалюється діод КОНТРОЛЬ. Після виконання перерахованих вище дій блок керування забезпечує: Постійне підтримання виставленої температури котла системи центрального опалення за допомогою автоматичного під'єднання наддуву в топку. Повітродувка під'єднується, коли температура знижується і вимикається, коли досягає виставленого рівня температури. Автоматичне під'єднання циркулювального насоса центрального опалення після того, як котел досягне рівня температури, виставленої для кругового насоса. Самовільне вимкнення живлення наддуву та циркулювального насоса після зникнення запасу палива в топці. Постійні показники температури котла на дисплеї LED. Контрольні лампочки, що інформують про роботу автоматики: СТОП — закінчення роботи. Якщо діод СТОП кліпає, отже, в котлі закінчився паливо. У цьому разі також вмикається звуковий сигналізатор. ПУСК — сигналізує про ввімкнення процедури розпалювання. Ця сигнальна лампочка горить до моменту, поки кошеня не досягне рівня температури, виставленого користувачем. ^ КОНТРОЛЬ — запалений діод інформує про те, що кошенял досяг заданої температури. Миготливий діод КОНТРОЛЬ інформує про роботу кімнатного термостата (ВИМИК). ^ ТРЕВОГА — діод, що сигналізує про загрозливе положення. Увімкнення відбувається одночасно зі звуковим сигналом. СМАК — сигналізує про під'єднання циркулювального насоса. ^ ПОХОДУВАННЯ — сигналізує про під'єднання повітродувки. В автоматиці ATOС повітродувку можна вимкнути в будь-який момент. Для цього треба натиснути кнопку СТОП. Вимикання повітродувки застосовується, зокрема, у процесі додавання в піч. Щоб активувати повітродувку, треба натиснути кнопкуСТАРТ. Після досягнення котлом заданої температури в режимі очікування блок керування ATOС дає змогу періодично під'єднувати повітродувку (так званий Продув). Принцип дії регулятора Регулятор температури АТОС може функціонувати в 5 режимах роботи: Розпалювання Регулювання Контроль Тривога гасання Розпалювання Після завантаження котла паливом залишає бажану температуру, якої потрібно отримати в котлі. Для цього кнопками (+, -) вибираємо бажаний рівень температури. Потім натискаємо кнопкуСТАРТ. Відбувається розпалювання в печі. Повітродувка працюватиме доти, поки вода в котлі не досягне температури, виставленої на автоматиці. Під час розпалювання, як і під час усього процесу горіння, на дисплеї з'являється температура води, що існує зараз. Регулювання У цьому режимі роботи регулятор має підтримувати найбільш стабільну температуру води в котлі. Це відбувається за принципом під'єднання повітродувки, коли температура знизиться нижче заданої, і вимкнення, коли температура води перевищить рівень виставлений користувачем. Після перевищення заданої температури блок автоматики автоматично переходить у режим контролю. КОНТРОЛЬ (ПОДУВА) У цей режим роботи автоматика переходить, коли температура води в котлі буде вищою заданої температури. У цьому режимі починає діяти функція продування. Це циклічне під'єднання повітродувки залежно від того, як встановлена ця функція. Можна довільно встановити, у який час має вмикатися повітродувка та як надовго. Завдяки продуву з топки видаляються гази внутрішнього згоряння. Крім того, продув переслідує ціль — якомога довше протримати командоконтролер у режимі очікування. Цю функцію також можна зовсім вимкнути. Продуви треба встановити так, щоб вони не були занадто часті, оскільки це викликатиме несподіване підвищення температури. Циклічне вмикання повітродувки тоді видаватиме занадто великі порції повітря в топку, що викличе підвищення температури. ТРЕВОГА (блок керування АТОС обладнаний звуковою сигналізацією, що інформує про випадання палива в котлі, про перевищення рівня температури 90 0С, зниження температури нижче 5 °C, а також про пошкодження датчика котла) Після перевищення рівня температури 90 0С настає вмикання процедури охолодження котла. Відбувається автоматичне вимкнення живлення повітродувки та обов'язкове увімкнення кругового насоса. На дисплеї з'являється повідомлення та вмикається звукова сигналізація, а також діод ТРЕВОГА. Якщо температура знизилася, блок керування повернеться до нормального режиму роботи. У версії командоконтролера з додатковим датчиком (аварійним термостатом) установлення проти перегрівання зберігає також і інший датчик, який незалежно від роботи командоконтролера вимкне живлення повітродувки після досягнення критичного рівня температуры. УВАГА: У блоці керування можливе вимкнення сигналізації про аварійне положення, що інформує про випадання палива (гасання в котлі). Щоб зовсім вимкнути звуковий сигнал, треба в меню командоконтролера параметр bu встановити на рівень 0. Заводська установка — це рівень I, що позначає активний звуковий сигнал, що інформує про згасання в котлі. УГАСАННЯ після виявлення браку палива блок керування переходить у стан згасання, про що сигналізує звукова тривога, моргання діода ПУСК і встановлення обертів «Обероти на підтримку». Якщо температура виросте на 2 0 °C, система повернеться в режим регулювання. Якщо температура знизиться нижче параметрів «Температура вимкнення регулятора», командоконтролер перейде в режим очікування (діод СТОП моргет). Щоб вийти з режиму очікування, потрібно двічі натиснути середню кнопку — після першого натискання відбувається вимикання системи, після другого — робота починається спочатку. Робота з кімнатним термостатом Під'єднання термостата можлива в моделях регулятора, якщо на корпусі командоконтролера встановлене гніздо chinch/тюльпан/ (ВИБОР). Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після під'єднання кімнатний командоконтролер отримує найвищий пріоритет. Хатній термостат під'єднується за допомогою двожильного дроту. З боку командоконтролера АТОС використовуємо вилку тюльпан. Зв'язок між обладнанням відбувається за принципом замикання або розмикання стиків. Розомкнуті — якщо температура, задана на термостаті, вища за температуру в приміщенні. Сомкнуті — якщо температура досягнута. Під'єднання циркулювального насоса та двигуна повітродувки до командоконтролера. Рис. 1. Качується командоконтролера у версії з дротами до насоса та вентилятора, які закінчуються гніздами. У версії командоконтролера з дротом до насоса без наконечника (довгий 1,5 м дріт) під'єднуємо його безпосередньо до кругового насоса. Знімаємо кришку з банки насоса. До нульового затискача, позначеного символом РЕ, під'єднати в банці жилу зеленого кольору — запобіжний нуль. Коричневу та блакитну жили (N I L1 230V) під'єднуємо до затискної планки. Перевірити правильність з'єднань і прикрутити банку.
