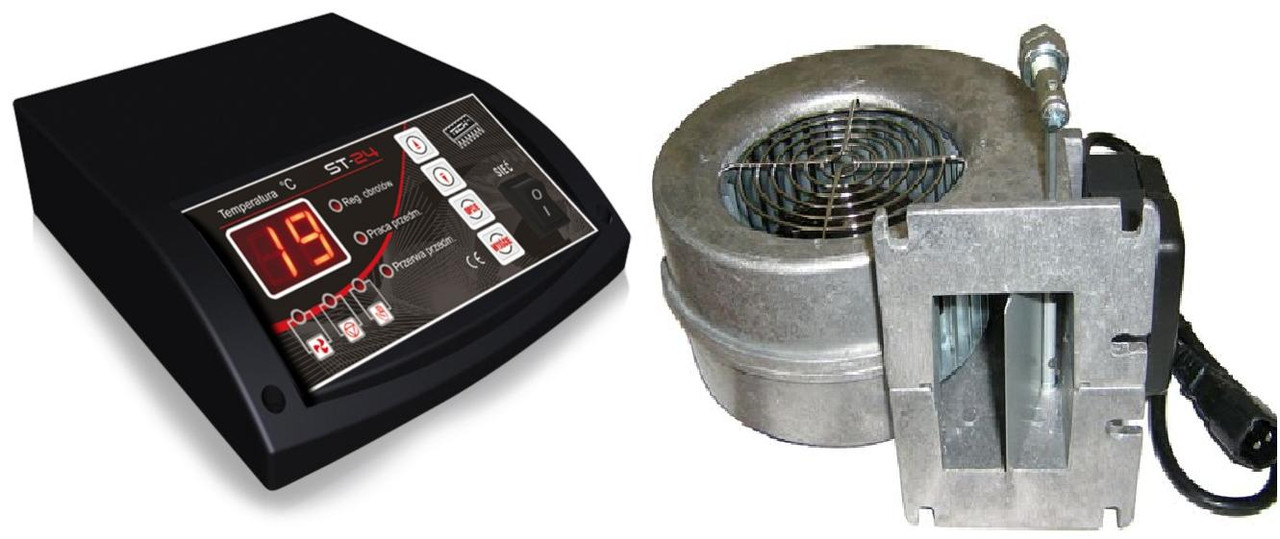

Комплект автоматики Tech ST-24 + вентилятор WPA-120 для твердопаливних котлів

Регулятор (автоматика для твердопаливного котла) TECH ST-24 виробник Польща  призначений для керування котлами на твердому паливі, водночас він керує нагнітальним вентилятором і циркуляційним насосом системи опалення.

Блок керування (автоматика для котла)  TECH ST-24 кріпиться на корпус котла. На контролері задається температура, яку необхідно підтримувати в приміщенні, решта все зробить контролер. Він регулюватиме роботу вентилятора залежно від температури води в котлі.

Основними перевагами контролера є:

• автоматичне керування вентилятором;
• керування циркуляційним насосом;
• РК-дисплей;
• корпус виготовлений із матеріалів, які здатні витримувати високі та низькі температури;
• захист від перегрівання;
• обладнаний запобіжником.

Технічні характеристики автоматики для котла Tech ST-24:

Другим пристроєм для автоматизації системи опалення є вентилятори (турбіни). Завдяки цьому пристрою здійснюється нагнітання повітря в топку (камеру спалювання) твердопаливного котла. З його допомогою також здійснюється вентиляція технологічного обладнання та різних приміщень і підтримується необхідна стабільна температура.

Технічні параметри вентилятора mplusm "WPA-117"

Застосування вентилятора ВПА-117:

Вентилятор  ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання Вентилятор ВПА-117 може працювати за температури довкілля  от 0 до +40С

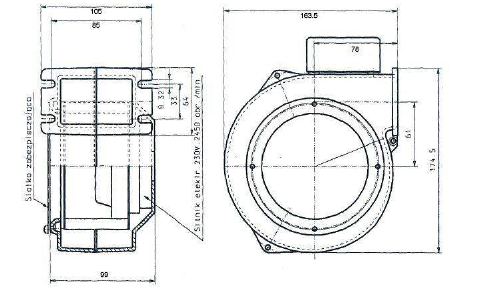

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, у яких вмонтований електродвигун із зовнішньою крильчаткою. Вхідний отвір закритий запобіжною сіткою. Випускний отвір обладнаний прямокутним фланцем з отворами для монтажу на твердопаливному котлі.

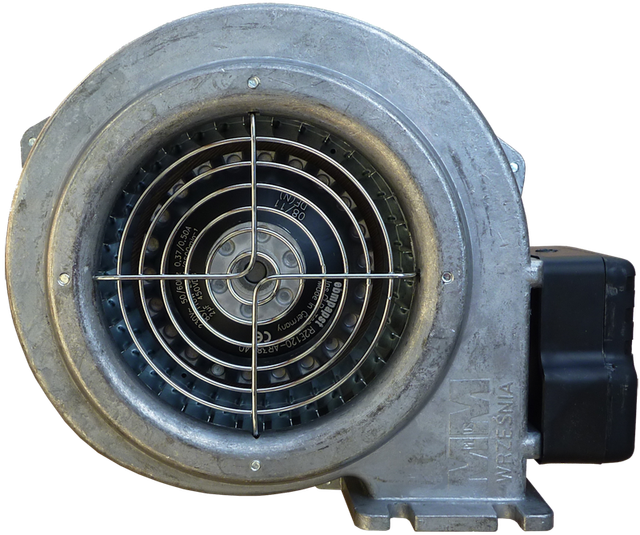

Вентилятор М+М WPA 120

Пристрій і застосування вентилятора.

Корпус вентилятора та двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виготовлений у класі ізоляції Р і обладнаний термічним запобіжником від нецільового використання та пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 у різних варіантах виготовлення призначені для надування повітря в котлах ц.о., а також інших технологічних пристроїв за температури довкілля від 0 °C до +40 °C і відносної вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Основне застосування — твердопаливні котли до 50 кВт.

Технічні дані

Вентилятор WPA06 призначений для подавання повітря в камеру згоряння твердопаливних котлів з автоматичним подаванням потужністю до 50 кВт.

Пристрій і застосування вентилятора WPA-06.

Вентилятор і двигун виготовлений зі сплаву алюмінію. Двигун приєднаний до корпусу болтами М4. Робоче колесо вентилятора розміщене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни. Клас ізоляції двигуна вентилятора F. Від нецільового використання він обладнаний термічним запобіжником і пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності СЄ. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Встановлення блока автоматики керування й датчика температури на твердопаливний котел

Блок автоматики керування необхідно монтувати в місці, у якому він не нагрівається вище температури +45 °C. Не треба його розміщувати над елементами котла або котельної, які досягають високої температури.
Датчик температури комплекте блока автоматики керування необхідно закріпити на не ізольованому ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури оливою, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів у датчик.

Встановлення вентилятора

Вентилятор необхідно встановити на фланці каналу подавання повітря на горіння за допомогою чотирьох гвинтів і гайок М6.
Дріт вентилятора треба приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блока.

Під'єднання циркуляційного насоса до блока керування

Під'єднання циркуляційного насоса до блока автоматики керування здійснювати в такій послідовності:

• Зняти кришку блока електроніки насоса;
• До нульового затискача, позначеного символом «РЕ», під'єднати жилу зеленого кольору — міра нуль;
• Коричневу та синю жили (N1, L1 230V) під'єднуємо до затискної планки
• Перевірити правильність з'єднань і прикрутити кришку.

Під'єднання котла до електропроводини

Поміщення котельної має бути обладнане електропроводкою 230 В/50 Гц відповідно до вимог чинних норм. Електропровідка має бути закінчена вхідною розеткою із захисним контактом. Пошкоджене проведення може призвести до виходу з ладу блока автоматики керування й бути джерелом загрози для користувачів котельною. Забороняється застосовувати подовжувачі.
Під'єднання блока автоматики керування до електромережі 230 В має виконуватися тільки обличчям, що мають необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електропристроїв споживачів».

УВАГА! Перед під'єднанням насоса та вентилятора треба вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, що живлять пристрій, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба).
