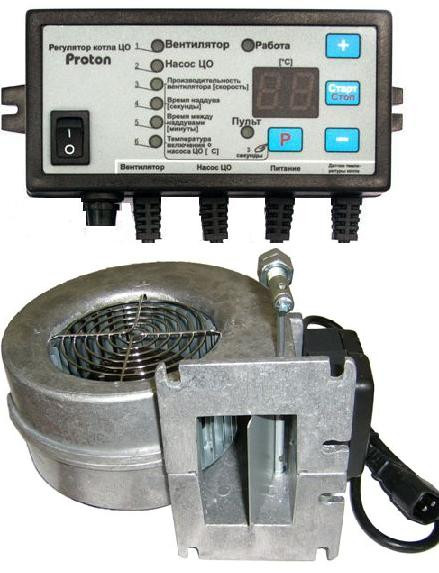

Блок управління Prond Proton+вентилятор WPA-120 (Комплект автоматики Протон для твердопаливних котлів)

  • В наявності
  • Оптом і в роздріб

3 400 грн

Показати оптові ціни
+380 (50) 524-28-23
  • +380 (98) 498-79-79
  • +380 (93) 788-82-48
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Блок управління Prond Proton+вентилятор WPA-120 (Комплект автоматики Протон для твердопаливних котлів)
Блок управління Prond Proton+вентилятор WPA-120 (Комплект автоматики Протон для твердопаливних котлів)В наявності
3 400 грн
+380 (50) 524-28-23
  • +380 (98) 498-79-79
  • +380 (93) 788-82-48
Купити

Опис

На цій сторінці надана автоматика для твердопаливних котлів Протон (пульт управління Prond Proton Польського виробництва). Завдяки цьому пристрою підтримується задана температура в системі опалення без контролю роботи твердопаливного котла з боку людини.

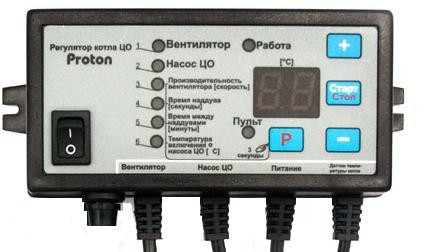

Блок управління для твердопаливних котлів



Регулятор ПРОТОН призначений для управління вентилятором піддуву в котлах систем центрального опалення, а також для підключення циркуляційного насоса. Командоконтроллер володіє багатьма функціями. Автоматика проста в обслуговуванні і надійна в роботі.

Опис основних функцій:

  • Плавне регулювання швидкості вентилятора. Автоматика Proton встановлює максимальну і мінімальну швидкість обертання вентилятора, з якою він буде працювати. Поступове переключення вентилятора від мінімальної до максимальної швидкості збільшує термін служби двигуна і запобігає раптове горіння газів, накопичених в котлі.
  • Контроль палива. Ця функція полягає у зменшенні швидкості вентилятора до мінімуму, коли контролер фіксує падіння температури. Зменшення швидкості обертання вентилятора не викликає надмірного охолодження котла.
  • Антизамерзання. Нижче 5°C, блок керування для котла Proton включає циркуляційний насос.
  • Функція Анти-Стоп. Після опалювального сезону, кожен 14-день, на 1 хвилину включається насос ― таким чином запобігаючи його вихід з ладу в літній період. Функція працює при включеному контролері.
  • Автоматичне налаштування поведінки. Контролер має автоматичне збереження параметрів при зникненні напруги, і повертає їх після включення живлення.
  • Повернення до заводських налаштувань. Регулятор має можливість повернутися до заводських налаштувань. Ця функція корисна при неправильному налаштуванні некваліфікованими монтажниками.
  • Автоматичний аварійний термостат. Зовнішній термостат виконує функцію захисту від перегріву. Це спеціальний елемент, який відключає живлення вентилятора, коли температура в котлі досягає 90°C.
  • Програмовані параметри споживачем. Максимальна і мінімальна швидкість обертання вентилятора, температура включення циркуляційного насоса, відключення регулятора при заданій температурі.
  • Програмовані параметри. Режим конфігурації блоку управління Протон доступний для кожного користувача, також є спеціальний режим, який дозволяє встановити додаткові сервісні налаштування.
  • Універсальність. Командоконтроллер Prond Proton може керувати будь-якими нагнітальні вентилятори, які представлені на ринку України.
  • Опція дистанційного керування. Може бути підключений до пульта дистанційного керування або кімнатного термостату. Підключення пульта дистанційного керування дозволяє працювати в двох режимах: приміщення і котельня.
  • Технічні характеристики автоматики для котла Proton:

    Гістерезис, °C 1
    Межа зменшення обертів, °C 6
    Діапазон роботи насоса, °C 25-70
    Діапазон регулювання температури, °C 35-90
    Температура виключення регулятора, °C 25-50
    Температура включення термостата, °C 90
    Аварійний пуск термостата, °C 93
    Температура навколишнього середовища під час роботи пристрою, °C 5-45
    Харчування 230 В / 50 Гц
    Діапазон роботи температурного датчика, °C 1-100
    Насос, параметри підключення (~ 230 В) ― 100 Вт
    Вентилятор, параметри підключення (~ 230 В) ― 250 Вт
    Включення насосів при низьких температурах, °C нижче 5
    Розміри (Д,Ш,В), мм 145х75х40
    Відстань між отворами на стіні, мм 161
  •

Вентилятори для твердопаливних котлів

Другим пристроєм для автоматизації системи опалення є вентилятори (турбіни). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретніше в камеру спалювання. З його допомогою також здійснюється вентиляція технологічного обладнання і різних приміщень і підтримується необхідна стабільна температура.

Технічні параметри вентилятора mplusm "ВПА-117»

Тип двигуна

R2E 120-AR87-37

Макс. тиск

280 Pa

Макс. продуктивність

180 м3/год

Швидкість обертів

1650 об/хв.

Споживана потужність

34 W

Застосування вентилятора ВПА-117:



Вентилятор ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання Вентилятор ВПА-117 може працювати при навколишній температурі від 0 до +40С

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі.



Вентилятор М+М WPA 120

Пристрій і застосування вентилятора.

Корпус вентилятора і двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплено безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виконаний у класі ізоляції Р і оснащений термічним запобіжником від нецільового використання і пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 в різних варіантах виконання призначені для наддуву повітря в котлах ц.про., а також інших технологічних пристроїв при температурі навколишнього середовища від 0°С до +40°С і відносній вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Основне застосування ― твердопаливні котли до 50 кВт.

Технічні дані



Тип двигуна

  1.

Макс. Тиск

345 Pa

Макс. продуктивність

255 м3/год

Число оборотів

2500 об/м

Споживана потужність

83 W

Температура окр. середовища

  1.

Вага вентилятора

2,17 кг

Вентилятор WPA06 призначений для подачі повітря в камеру згоряння твердопаливних котлів з автоматичною подачею потужністю до 50кВт.

Пристрій і застосування вентилятора WPA06.

Вентилятор і двигун виготовлений зі сплаву алюмінію. Двигун приєднаний до корпусу гвинтами М4. Робоче колесо вентилятора знаходиться безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни. Клас ізоляції двигуна вентилятора F. Від нецільового використання він оснащений термічним запобіжником і пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності СЄ. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Вентилятор для твердопаливного котла WPA-06

Монтаж блоку автоматики управління і датчика температури

Блок автоматики управління необхідно монтувати в місці, в якому він не нагріватися вище температури +45 С. Не слід розміщувати над елементами котла або котельні, які досягають високої температури. Необхідно прикріпити оправлення для монтажу блоку обраної основи (наприклад, у верхній панелі обшивки котла) за допомогою металевих шурупів ( 4 / L = 20 мм). На оправку прикріпити блок автоматики за допомогою двох металевих шурупів (4 / L = 18 мм).
Датчик температури в комплекті блоку автоматики управління необхідно закріпити на ізольованій ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі, або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщувався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури маслом, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів датчик.

Монтаж вентилятора

Вентилятор необхідно встановити на фланці каналу подачі повітря на горіння з допомогою чотирьох гвинтів і гайок М6.
Провід вентилятора слід приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блоку.



Підключення циркуляційного насоса до контролера


Підключення циркуляційного насоса до блоку автоматики управління здійснювати в наступній послідовності:

  • Зняти кришку блоку електроніки насоса;
  • До затискача нульового, позначеного символом «РЕ», підключити жилу зелено-жовтого кольору — міра нуль;
  • Коричневу і синю жили (N1, L1 230V) підключаємо до затискної планки
  • Перевірити правильність з'єднань і прикрутити кришку.

Підключення котла до електропроводки

Приміщення котельні повинно бути обладнане електропроводкою 230В/50Гц у відповідності з вимогами діючих норм. Електропроводка повинна бути закінчена вхідний розеткою з захисним контактом. Пошкоджена проводка може призвести до виходу з ладу блоку автоматики управління і бути джерелом загрози для користувачів котельні. Забороняється застосовувати подовжувачі.
Підключення блоку автоматики управління до електромережі 230 В, повинно виконуватися тільки особою, що має необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електроустановок споживачів».

УВАГА! Перед підключенням насоса і вентилятора слід вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, живлять пристрій, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба).

Характеристики

Основні атрибути
Тип комплектующегоАвтоматика
Виробник Prond
Призначення комплектуючогоДля твердопаливних котлів
