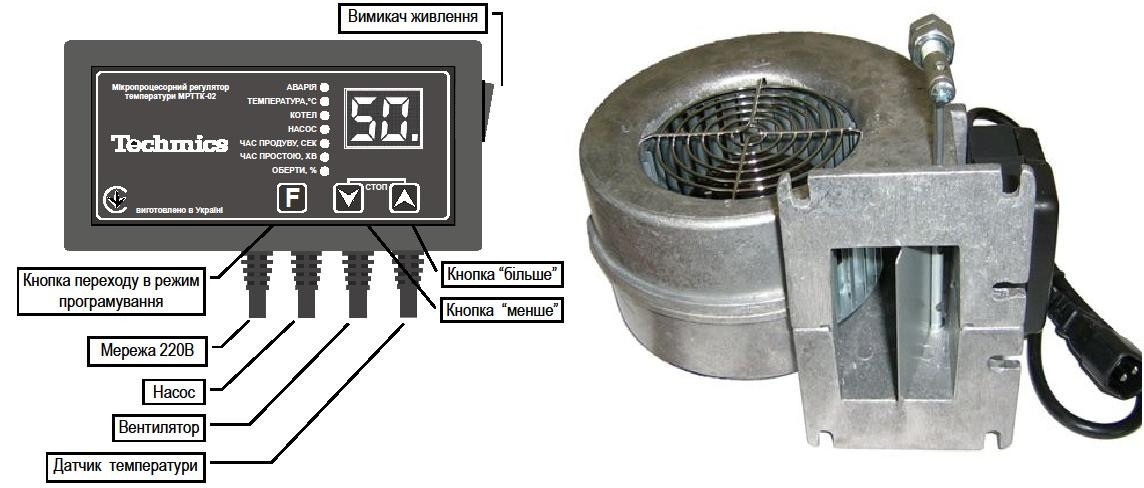

Комплект автоматики (блок управління Techmics+вентилятор)

Блок керування котлом МРТТК-02 Techmics (аналог Комфорт-еко, Comfort-eco) Технічні характеристики Найменування параметра Одиниця виміру Значення 1. Напруга живлення 220 Вольт ± 10% 2. Максимальна споживана потужність регулятор Ватт 3 4. Максимальна потужність циркуляційного насоса ° C 0-40 5. Максимальна потужність вентилятора Ват 150 6. Діапазон вимірювання температури в котлі ° C 0-99 7. Діапазон температур в котлі ° C 35-90 8. Гістерезис температур роботи вентилятора ° C 3 9. Гістерезис температур роботи насоса ° C 5 10. Точність вимірювання температури ° C ± 1 11. Маса, кг 0,7 12, Запобіжник ампер 3 Опис роботи Регулятор температури призначений для управління роботою твердопаливного котла наступним чином ― включенням і вимиканням вентилятора і насоса. Регулювання оборотів вентилятора та циркуляційного насоса контролер не здійснює. Швидкість обертання вентилятора встановлює самостійно споживач, виходячи з його досвіду експлуатації котла і типу палива. Інтенсивність обертання встановлюється в діапазоні 5 99%, з кроком 5%. 1. При досягненні температури теплоносія в котлі, заданої споживачем на регуляторі, вентилятор вимикається, при зниженні на 3 ° С нижче встановленої на регуляторі, вентилятор знову включається. 2. При досягненні температури в котлі вище встановленої на регуляторі включається режим «Продув» (короткочасне включення вентилятора). Тривалістю роботи і простою вентилятора в даному режимі регулятор не керує, її встановлює користувач. 3. При підвищенні температури в котлі до температури включення насоса, регулятор вмикає насос центрального опалення. При зниженні температури на 5 ° С нижче встановленої температури насос зупиняється. Температуру включення циркуляційного насоса, виставляє споживач. 4. При зменшенні температури в котлі нижче 29 ° С, регулятор повністю припинить роботу вентилятора. У цьому випадку вважається, що відбулося затухання котла і подальша робота вентилятора недоцільна. На цифровому індикаторі відображається "- -". 5. При перегрів котла (температура + 94 ° С та більше) засвітиться індикатор аварії, вимикається вентилятор і вмикається звуковий сигнал тривоги, при цьому насос буде продовжувати працювати. Після охолодження котла нижче 94 ° С,, згасне індикатор аварії і відключиться звуковий сигнал тривоги, а регулятор перейде в нормальний режим роботи. 6. При несправності (обриві) датчика температури вимикається вентилятор, загоряється «АВАРІЯ» на індикаторі висвічується і моргає "- -". Вентилятор М+М WPA 120 Пристрій і застосування вентилятора. Корпус вентилятора і двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплено безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни. Двигун вентилятора виконаний у класі ізоляції Р і оснащений термічним запобіжником від цільового використання та пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 в різних варіантах виконання призначені для наддуву повітря в котлах ц.про., а також інших технологічних пристроях при температурі навколишнього середовища від 0°С до +40°С і відносній вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування. Основне застосування ― твердопаливні котли до 50 кВт. Технічні дані Тип двигуна Макс. Тиск 345 Pa Макс. продуктивність 255 м3/год частота обертання 2500 об/м Споживана потужність 83 W Температура окр. середовища Вага вентилятора 2,17 кг
