Блок керування Polster C-11 + вентилятор NWS-75 для твердопаливних котлів

2 700 ₴

  • В наявності
Блок керування Polster C-11 + вентилятор NWS-75 для твердопаливних котлів
Блок керування Polster C-11 + вентилятор NWS-75 для твердопаливних котлівВ наявності
2 700 ₴
+380 (98) 060-68-36
+380 (98) 060-68-36
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

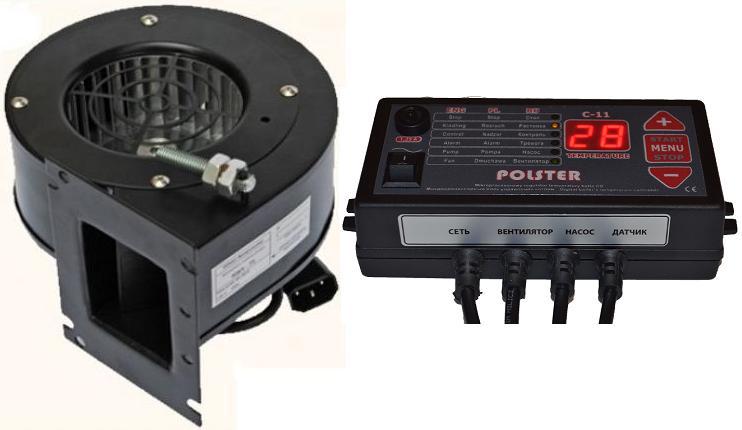

Комплект автоматики для твердопаливних котлів «Polster C-11 + вентилятор Novosolar NWS-75»  виробництва Польща.

Автоматика Polster и вентилятор NWS-75 для твердотопливного котла

Автоматика Polster C-11 керує вентилятором і циркуляційним насосом і має великі налаштування й опції.

  • "Анти-СТОП" насоса ЦО;
  • "Анти-Мороз";
  • вихід на кімнатний термостат (опція за додаткову плату);
  • звукові сигнали/сигналізація (немає палива, перевищення високої температури 90 oС, пошкоджений датчик);
  • супутній звук натискання клавіш;
  • роздільне регулювання обертів вентилятора в режимах роботи та підтримки;
  • плавне регулювання обертів вентилятора в проміжку 30-100%;
  • повністю регулювання настроювання режиму підтримки;
  • регульована температура за якої почне сповільнюватися вентилятор (функція корисна у великих котлах або в разі з низькоякісним/низькокалорійним паливом);
  • регульована температура режиму тушкування;
  • регульована температура роботи насоса центрального опалення;
  • регульоване настроювання гістерезису (ета функція вказує, скільки градусів впаде температура нижче заданої);
  • індикатори Показані роботу насоса та вентилятора, операції з нагляду досягнення заданої температури, сигналізації та пожежогасіння в котлі;
  • просте меню;
  • "СТОП" — функція зупинки вентилятора (наприклад, для додавання палива в котел);
  • можливість скидання параметрів налаштувань до "заводських";
  • можливість вимкнення сигналізації.

Инстукція з обслуговування

  1. Призначення

Керування нагнітальним вентилятором у котлах систем центрального опалення, а також для під'єднання циркулювального насоса.  Блок керування Polster C-11 має багато функціями  прост в обслуговуванні та надійний в работе.

  1.  Програмування параметрів меню

Щоб здійснити зміни в меню блока керування треба натиснути кнопку МЕНЮ і потримати впродовж 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, треба знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або — зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок керування автоматично вийде з МЕНЮ, якщо не натискати жодних кнопок упродовж 3 секунд.

Можливо, також повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції

(ЗП — заводські установки) треба встановити на І і натиснути кнопку «МІНЮ», щоб зберегти.

Поява функцій у меню блока керування

- СР (час продування) — час, на який варто увімкнути повітродувку під час продування (регулювання в об'ємі 5-59 сек.)

- РР (перерва продування) перерва між продувками

(регулювання в об'ємі 1-99 хв.)

- Ob (Оберти повітродувки)сила наддуву, виражена у відсотках

(регулювання в об'ємі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (оберти під час продувок) — сила наддуву під час продувок

(регулювання в об'ємі 30-99%)

tP (температура під'єднання насоса центрального опалення) — температура, за якої під'єднується насос центрального опалення

(регулювання в об'ємі 25-70)

- НІ (гістерезис) — цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб ввімкнулася повітродувка (регулювання в об'ємі 0-5 градусів)

- bu (Вимикання/вмикання повністю звукової сигналізації, яка інформує про брак палива). Встановлення параметра на 0 означає брак звукових сигналів.

- tO (границя уповільнення обертів) — дуже важлива функція, що застосовується зокрема в малих котлах і під час повітродувках, обладнаних клапанами на виході повітря. За допомогою цієї функції встановлюємо, з якого моменту повітродувка має почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в об'ємі 0-10, за чим 0 означає повне вимикання уповільнення оборотов!).

Встановлення параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, оберти починають сповільнюватися. Встановлення параметра на 1 означає уповільнення до 1 градуса.

Автоматика для твердотопливного котла Polster C-11


 За допомогою функції «tO» ми можемо:

― відрегулювати уповільнення обертів, так щоб температура не занадто перевищувала заданої температури

— обмежити ефект недобору повітря. У повітродувках, обладнаних клапанами, часто трапляється (якщо оберти встановити, наприклад, на 30%, а повітродувка занадто рано уповільнює досягнення заданої температури), що клапан занадто рано закривається, а кошенял не встиг досягти заданої температури.
Тільки блок керування, обладнаний такою функцією, дає змогу уникнути цих проблем.

- tu (температура вимкнення регулятора) — температура нижче, ніж пульт керування переходить у режим очікування. Запалюється лампочка СТОП і вимикається повітродувка (регулювання в об'ємі 25-50 відсотків)

УВАГА: Мінімальна температура, яку можна встановити на регуляторі, завжди буде на 10 градусів вищою, ніж температура вимкнення регулятора — параметр «tu». Наприклад, якщо параметр «tu» встановимо на 40, тоді мінімальна температура, яку можна буде встановити на котлі, буде 50 градусів. Мета цього — уникнути небажаного охолодження котла в разі, коли можна було б, наприклад, встановити на котлі температуру на 3 градуси вище, ніж параметр «tu». Оскільки тоді могло б статися так, що температури знизилася б на 3 градуси (гістерезис) та контролер перейшов би в режим очікування.

- СО (час від'єднання насоса центрального опалення) функція використовується під час роботи регулятора з кімнатним термостатом (вихід на термостат є додатковим обладнанням — ВИБІР). Є можливість встановити, на який час має бути вимкнений циркулювальний насос для можливої стабілізації температури в приміщенні. Під час роботи термостата насос під'єднується циклічно на 30 секунд із перервами, встановленими описаним параметром «СО».

- UF (заводські установки) — встановлення параметра на І означає повернення до заводських установок.


3. Розпалювання котла


  1. Під'єднати живлення контролера мережевим вимикачем.
  2. Встановити бажану температуру кнопками (+), (-). У процесі виставлення на дисплеї з'явиться пульсувальний рівень виставленої температури.
  3. Натискання кнопки СТАРТ здійснює включення наддуву в котлі та запалювання попереджувального діода (ПУСК). Після досягнення виставленої температури вентилятор автоматично вимикається. Запалюється діод КОНТРОЛЬ.


 Після виконання перерахованих вище дій контролер забезпечує:


  1. Постійне підтримання виставленої температури котла системи центрального опалення через автоматичне під'єднання наддуву в топку. Повітродувка під'єднується, коли температура знижується і вимикається, коли досягає виставленого рівня температури.
  2. Автоматичне вимикання циркуляційного насоса центрального опалення після того, як котел досягне рівня температури, виставленої для насоса.
  3. Самовільне вимкнення живлення наддуву та циркуляційного насоса після зникнення запасу палива в паливі.
  4. Постійні показники температури котла на дисплеї LED.



Контрольні лампочки, що інформують про роботу контролера:


СТОП Кінець роботи контролера. Якщо діод СТОП кліпає, отже, в котлі закінчився паливо. У цьому разі також вмикається звуковий сигналізатор.

ПУСК — сигналізує про ввімкнення процедури розпалювання. Ця сигнальна лампочка горить до моменту, поки кошеня не досягне рівня температури, виставленого користувачем.

^ КОНТРОЛЬ — запалений діод інформує про те, що кошенял досяг заданої температури. Миготливий діод КОНТРОЛЬ інформує про роботу кімнатного термостата (ВИМИК).

^ ТРЕВОГА — діод, що сигналізує про загрозливе положення. Увімкнення відбувається одночасно зі звуковим сигналом.

НАСОС – сигналізує про під'єднання циркулювального насоса.

^ ВОЗДУХОДУВКА – сигналізує про під'єднання повітродувки.


У командно-контролері Polster вентилятор можна вимкнути в будь-який момент. Для цього треба натиснути кнопку СТОП. Вимикання повітродувки застосовується, зокрема, у процесі додавання в котел палива. Щоб активувати повітродувку, треба натиснути кнопкуСТАРТ.

Після досягнення котлом заданої температури в режимі очікування автоматика дає змогу періодично вмикати вентилятор (так званий Продув).



  1. Принцип дії регулятора

Регулятор температури Polster може функціонувати в 5 режимах роботи:


  1. Розпалювання
  2. Регулювання
  3. Контроль
  4. Тривога
  5. згасання


Розпалювання
Після завантаження котла паливом виставляємо бажану температуру, якої потрібно отримати в котлі. Для цього кнопками (+, -) вибираємо бажаний рівень температури. Потім натискаємо кнопку СТРТ. Відбувається розпалювання в котлі. Повітродувка працюватиме доти, поки вода в котлі не досягне температури, виставленої на контролері. Під час розпалювання, як і під час усього процесу горіння, на дисплеї з'являється температура води, що існує зараз.


Регулювання
У цьому режимі роботи регулятор має підтримувати найбільш стабільну температуру води в котлі. Це відбувається за принципом під'єднання повітродувки, коли температура знизиться нижче заданої, і вимкнення, коли температура води перевищить рівень виставлений користувачем. Після перевищення заданої температури контролер автоматично переходить у режим контролю.


 КОНТРОЛЬ (ПОДУВА)
У цей режим роботи контролер переходить, коли температура води в котлі буде вище заданої температури. У цьому режимі починає діяти функція продування. Це циклічне вмикання вентилятора залежно від того, як встановлена ця функція. Можна довільно встановити, у який час має вмикатися повітродувка та як надовго. Завдяки продуву з топки видаляються гази внутрішнього згоряння. Крім того, продув переслідує ціль — якомога довше протримати контролер у режимі очікування. Цю функцію також можна зовсім вимкнути. Продування треба встановити так, щоб вони не були занадто часті, оскільки це викликатиме несподіване підвищення температури. Циклічне вмикання повітродувки тоді видаватиме занадто великі порції повітря в топку, що викличе підвищення температури.


ТРЕВОГА

(контролер Polster обладнаний звуковою сигналізацією, що інформує про випадання палива в котлі, про перевищення рівня температури 90 0С, зниження температури нижче ніж 5 0С, а також про пошкодження датчика котла)

Після перевищення рівня температури 90 0З настанням вмикання процедури охолодження котла. Відбувається автоматичне вимкнення живлення повітродувки та обов'язкове вмикання циркуляційного насоса. На дисплеї з'являється повідомлення та увімкнеться звукова сигналізація, а також діод ТРІВОГА.

Якщо температура знизилася, контролер повернеться до нормального режиму роботи. У версії контролера з додатковим датчиком (аварійним термостатом) установлення проти перегрівання зберігає також і інший датчик, який незалежно від роботи контролера вимкне живлення повітродувки після досягнення критичного рівня температури.

УВАГА: В контролері можливе вимикання сигналізації про аварійне положення, що інформує про випадання палива (гасання в котлі). Щоб зовсім вимкнути звуковий сигнал, треба в меню контролера параметр bu встановити на рівень 0. Заводська установка — це рівень I, що позначає активний звуковий сигнал, що інформує про згасання в котлі.


УГАСАННЯ

Після виявлення браку палива контролер переходить у стан згасання, про що сигналізує звукова тривога, моргання діода ПУСК і встановлення обертів «Оберти на підтримку». Якщо температура виросте на 2 0С, то система повернеться в режим регулювання. Якщо температура знизиться нижче параметрів «Температура вимкнення регулятора», контролер перейде в режим очікування (діод СТОП моргає). Щоб вийти з режиму очікування, потрібно двічі натиснути середню кнопку — після першого натискання відбувається вимикання системи, після другого — робота починається спочатку.



  1. Робота з кімнатним термостатом (опція за додаткову плату)

Блок управления Polster c гнездом под комнатный термостат

Під'єднання термостата можливе в моделях регулятора, якщо на корпусі контролера встановлене гніздо chinch/тюльпан/ (Опція не входить до стандартної комплектації).

Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після під'єднання кімнатний контролер отримує найвищий пріоритет. Хатній термостат під'єднується за допомогою двожильного дроту. З боку контролера Polster використовуємо вилку тюльпан. Зв'язок між обладнанням відбувається за принципом замикання або розмикання стиків. Розомкнуті — якщо температура, задана на термостаті, вища за температуру в приміщенні. Сомкнуті — якщо температура досягнута.

  1. Під'єднання циркуляційного насоса та вентилятора до контролера.


1. Провід із гніздом, що виходить із контролера подключаем до гнізду вентилятора.
Дріт до насоса без наконечника під'єднуємо безпосередньо до циркуляційного насосу.

2. Знімаємо кришку з бонки насоса.

3.К нульовому затискачу, позначеному символом РЕ, під'єднати в банці жилу зеленого кольору — запобіжний нуль.

4.Коричневе та блакитне жили (N I L1 230V) під'єднуємо до затискної планки.

5. Перевірити правильність з'єднань і прикрутити бонку.

Блок автоматики керування необхідно монтувати в місці, у якому він не нагрівається вище температури +45 °C. Не треба його розміщувати над елементами котла або котельної, які досягають високої температури. Необхідно прикріпити оправу для монтажу блока обраної основи (наприклад, у верхній панелі обшивки котла) за допомогою металевих шурупів (4/L = 20 мм). На оправу прикріпити блок автоматики за допомогою двох металевих шурупів (4/L = 18 мм).
Датчик температури вхідний в комплект блока керування необхідно встановити в гніздо, якщо воно передбачене конструкцією котла. Якщо немає такого гнізда, датчик температури можна закріпити на не ізольованому зона патрубка прямої мережевої води (що подає трубопровід на виході з котла), використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури оливою, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів у датчик.

Вентилятор Nowosolar NWS-75 має асинхронний однофазний двигун, робоче колесо  і лопаті вентилятора виготовлені зі сталі. Заслінка, розташована на фланці, запобігає потраплянню продуктів горіння палива в приміщення.

Вентилятор для твердотопливного котла



Технічні характеристики вентилятора Nowosolar NWS-75
Тип двигуна індукційний
Напруга мережі 230V/50Hz
Тиск max. 240 Pa
Продуктивність 205 m3/h
Частота обертання 2000 об/хв
Споживана потужність 80 W
Вага 2,00 kg
Температура довкілля 0ºC до +40ºC





Вентилятор Novosolar NWS-75

Докладніше: https://teplo-max.com/p588115564-blok-upravleniya-polster.html
