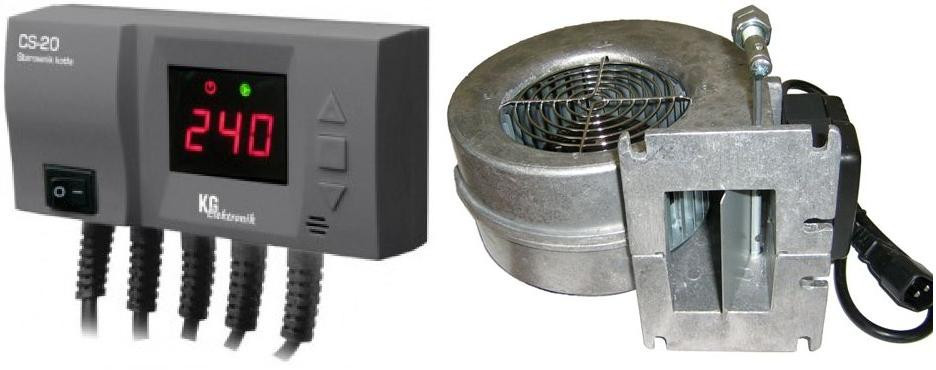

Блок управління KG ELEKTRONIK CS-20 + вентилятор WPA-120 для твердопаливних котлів

Блок управління (автоматика) CS-20 KG виробник Elektronik Польща призначений для керування котлами на твердому паливі (дерево, вугілля, тирса). Дозволяє вибрати одну з п'яти налаштувань залежно від використовуваного виду твердого палива, а також типу твердопаливного котла. Характеристики автоматики CS-20 Живлення 230В/50Гц+/-10% Максимальна споживана потужність 2 Вт Навколишня температура -10...+50 оС Навантаження виходу циркуляційного насоса 6 А Навантаження виходу вентилятора 6 А Діапазон вимірювань температури 0...+99 оС Температура згасання +20...+75 оС Діапазон налаштування температури +35...+80 оС Темп. стійкість датчика -10...+120оС Довжина кабелів живлення насос ― 1,2 м, вент. ― 1,7 м, мережа ― 1,5 м Довжина проводів датчиків 1,2 м Тривалість продувки від 0 до 99 хв Перерва в продувці від 1 до 15 хв Час розпалювання від 0 до 99 хв Габарити 146 х 70 х 40 мм Аварійний термостат 90 оС Регулятор температури CS-20 це недорога автоматика для твердопаливного котла польського производителяKG ELEKTRONIK управляє циркуляційним насосом і вентилятором примусової подачі повітря, в центральних системах опалення з твердопаливним котлом. Вентилятори для твердопаливних котлів Другим пристроєм для автоматизації системи опалення є вентилятори (турбіни). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретніше в камеру спалювання. З його допомогою також здійснюється вентиляція технологічного обладнання і різних приміщень і підтримується необхідна стабільна температура. Технічні параметри вентилятора mplusm "ВПА-117» Тип двигуна R2E 120-AR87-37 Макс. тиск 280 Pa Макс. продуктивність 180 м3/год Швидкість обертів 1650 об/хв. Споживана потужність 34 W Застосування вентилятора ВПА-117: Вентилятор ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання Вентилятор ВПА-117 може працювати при навколишній температурі від 0 до +40С Пристрій вентилятора ВПА-117: Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі. Вентилятор М+М WPA 120 Пристрій і застосування вентилятора. Корпус вентилятора і двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплено безпосередньо на валику сервоприводу і закріплено болтом від осьового зсуву. Втягує манжета вентилятора захищена покриттям, яке запобігає від дотику пальцями до рухомих частин турбіни. Двигатель вентилятора выполнен в классе изоляции Р и оснащен термическим предохранителем от нецелевого использования и приспособлен для регулировки скорости вращения напряжением. Вентилятор имеет декларацию соответствия Се. Вентиляторы типа WPA 120 в разных вариантах исполнения предназначены для наддува воздуха в котлах ц.о., а также других технологических устройств при температуре окружающей среды от 0°С до +40°С и относительной влажности до 95%. Вентилятор не предназначен для работы как самостоятельный прибор бытового пользования. Основное применение ― твердотопливные котлы до 50 кВт. Технічні дані Тип двигуна Макс. Тиск 345 Pa Макс. продуктивність 255 м3/год частота обертання 2500 об/м Споживана потужність 83 W Температура окр. середовища Вага вентилятора 2,17 кг
