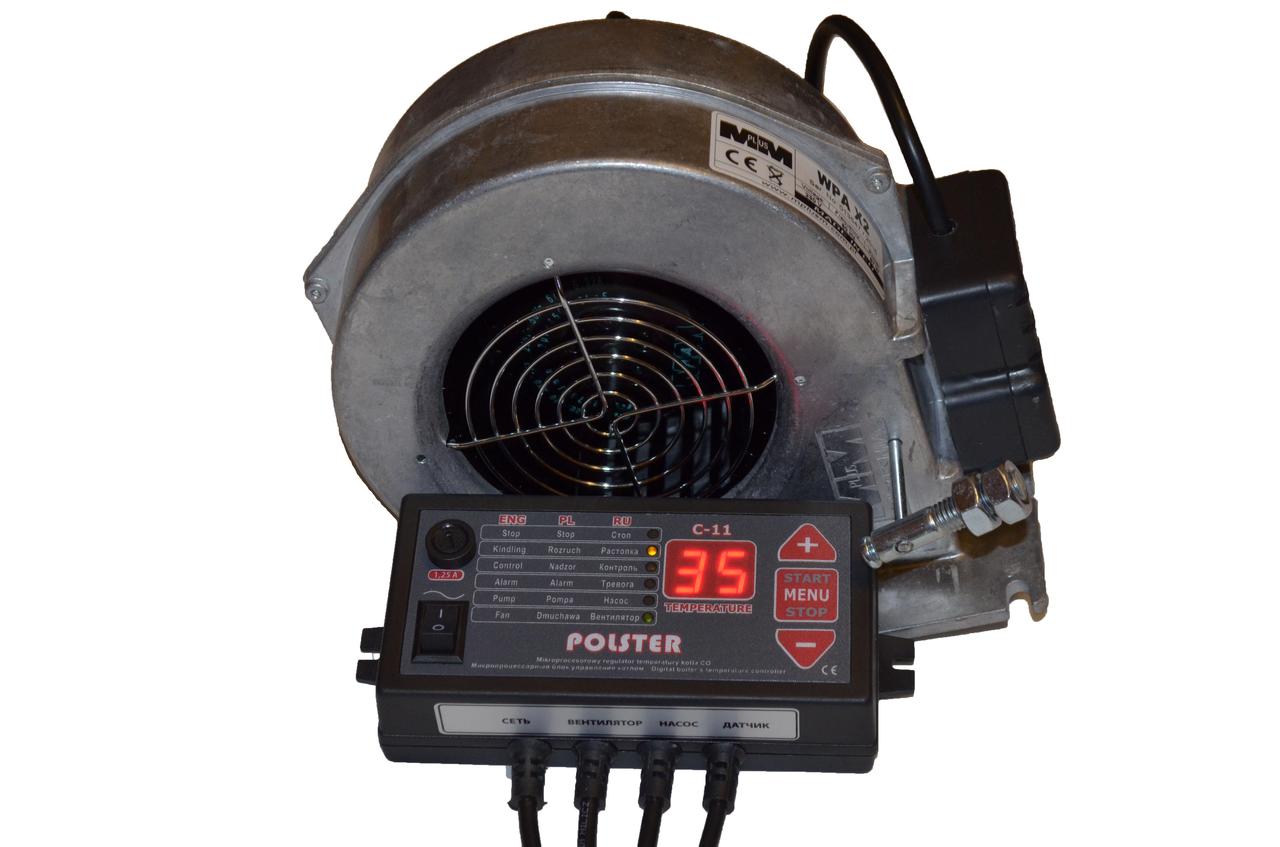

Комплект автоматики для твердопаливного котла Polster-C11 з вентилятором WPA-117

Блок управління Polster-C11 (автоматика аналог Atos)

  застосовується для управління вентилятором в твердопаливних котлах, а також для підключення циркуляційного насоса. Контролер володіє широким набором функцій, простий в управлінні і надійний в роботі.

Програмування установок меню

Щоб здійснити зміни в меню пульта управління слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок управління автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд. Можливо, повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції (ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

ФУНКЦІЇ КОНТРОЛЕРА

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувок (регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках (регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувок) – сила наддуву під час продувок (регулювання в обсязі 30-99%)

- tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення (регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!). Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

Нагнітають вентилятори для твердопаливних котлів

Ще одним пристроєм для автоматизації роботи твердопаливного котла є вентилятор (турбіна). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретніше в камеру згоряння. З його допомогою підтримується необхідна стабільна температура.

Існує багато різновидів вентиляторів для твердопаливних котлів, які розрізняються споживаної потужністю, продуктивністю повітря, матеріалом виготовлення, кріпильними розмірами, конструктивними особливостями та іншими відзнаками.

Наприклад: вентилятор WPA-117

Вентилятори в стандарті забезпечені дросельною заслінкою , яка відповідає за непопадання зайвого повітря в котел через вентилятор під час відключення.

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі.

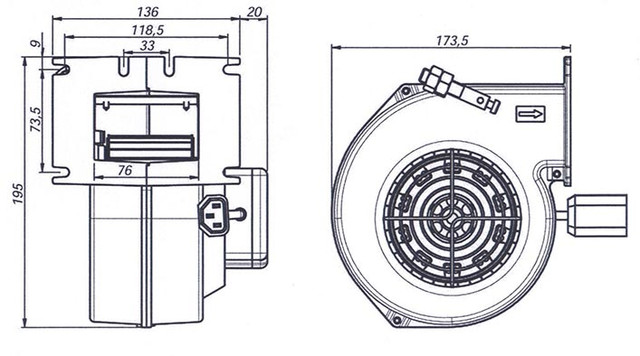

габаритні розміри вентилятора ВПА 117 mplusm

Технічні параметри вентилятора mplusm "ВПА-117"

Технічні характеристики вентилятора WPA-120

Тип двигуна	R2E120-AR38-40
Макс. Тиск	345 Pa
Макс. продуктивність	255 м3/год
Число оборотів	2500 про/м
Споживана потужність	83 W
Температура окр. середовища	00C-400C
Вага вентилятора	2,17 кг



Тип	DM-120
Компресія макс.:	300 рА
Продуктивність	320 м3/год.
Частота обертання	2350 (об/хв)
Споживана потужність	85 Вт (220 Вольт)
Матеріал корпусу	Алюміній (3-5мм)
Країна виробник	Польща
Рекомендується використовувати на твердопаливних колах потужністю -	від 10 до 40 кВт

Наша компанія готова надати великий вибір блоків управління і вентиляторів на будь-який смак і гаманець. Ми готові підібрати автоматику для будь-яких видів твердопаливних котлів і будь-якої потужності.
