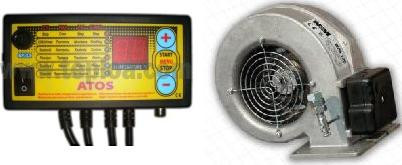

Вентилятор WPA-120 і блок автоматики ATOS для твердопаливних котлів

Блок управління АТОС (автоматика Atos)

  призначений для управління нагнітаючим вентилятором в твердопаливних котлах, а також для підключення циркуляційного насоса. Контролер володіє широкими функціями, простий в обслуговуванні і дуже надійний в роботі.

Програмування установок меню

Щоб здійснити зміни в меню пульта управління слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок управління автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд. Можливо, повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції (ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

ФУНКЦІЇ КОНТРОЛЕРА

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувок (регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках (регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувок) – сила наддуву під час продувок (регулювання в обсязі 30-99%)

- tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення (регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!). Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

Нагнітають вентилятори для твердопаливних котлів

Ще одним пристроєм для автоматизації роботи твердопаливного котла є вентилятор (турбіна). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретніше в камеру згоряння. З його допомогою підтримується необхідна стабільна температура.

Існує багато різновидів вентиляторів для твердопаливних котлів, які розрізняються споживаної потужністю, продуктивністю повітря, матеріалом виготовлення, кріпильними розмірами, конструктивними особливостями та іншими відзнаками.

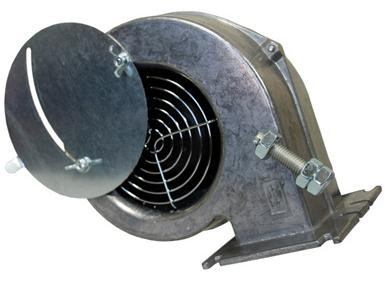

Наприклад: вентилятор WPA-117

Вентилятори в стандарті забезпечені дросельною заслінкою , яка відповідає за непопадання зайвого повітря в котел через вентилятор під час відключення.

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, в яких вмонтовано електродвигун з зовнішньої крильчаткою. Вхідний отвір закрито запобіжною сіткою. Випускний отвір обладнано прямокутним фланцем з отворами для монтажу на твердопаливному котлі.

габаритні розміри вентилятора ВПА 117 mplusm

Технічні параметри вентилятора mplusm "ВПА-117"

Технічні характеристики вентилятора WPA-120

Тип двигуна	R2E120-AR38-40
Макс. Тиск	345 Pa
Макс. продуктивність	255 м3/год
Число оборотів	2500 про/м
Споживана потужність	83 W
Температура окр. середовища	00C-400C
Вага вентилятора	2,17 кг



Тип	DM-120
Компресія макс.:	300 рА
Продуктивність	320 м3/год.
Частота обертання	2350 (об/хв)
Споживана потужність	85 Вт (220 Вольт)
Матеріал корпусу	Алюміній (3-5мм)
Країна виробник	Польща
Рекомендується використовувати на твердопаливних колах потужністю -	від 10 до 40 кВт

Наша компанія готова надати великий вибір блоків управління і вентиляторів на будь-який смак і гаманець. Ми готові підібрати автоматику для будь-яких видів твердопаливних котлів і будь-якої потужності.

Наприклад:

Блок управління ATOS+WPA-120 1850 грн.

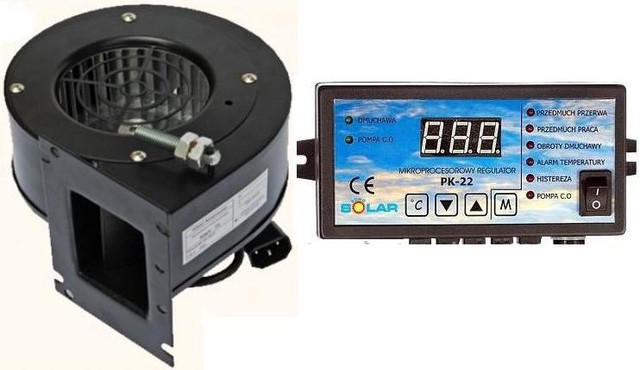

Автоматика та вентилятор Novosolar 1650 грн.



Короткий опис Командоконтроллер Tech ST-24 здійснює контроль за роботою твердопаливного котла, при цьому він керує нагнітальним вентилятором і циркуляційним насосом системи опалення. Автоматика для котла ST-24 кріпиться на корпус котла. На контролері задається температура, яку необхідно підтримувати в приміщенні, все інше зробить контролер. Він буде регулювати роботу вентилятора в залежності від температури води в котлі. Основними перевагами контролера є: автоматичне керування вентилятором; управління циркуляційним насосом; РК-дисплей; корпус виконаний з матеріалів, які здатні витримувати високі і низькі температури; захист від перегріву; оснащений запобіжником. Технічні характеристики автоматики для котла Tech ST-24: Живлення 230 У / 50 Гц споживана потужність, Вт 4 Навколишня температура, °C 5-50 Навантаження виходу циркуляційного насоса, А 1 Навантаження виходу вентилятора, А до 1 Межа регулювання температури, °C 30-80 Точність вимірювань, °C 1 Діапазон вимірювання температури, °C 0-85 Температурна стійкість датчика, °C 25-90 Запобіжник, А 1,6 Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення. Вентилятор WPA-120 застосовується для нагнітання повітря в топку котла центрального опалення. Вони (вентилятори) також можуть використовуватися для спільної вентиляції та опалення приміщень. Вентилятор працює при температурі навколишнього середовища від 0 до 40 С. Конструкція вентилятора: ― вентилятор WPA-120 складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлений з алюмінієвого сплаву і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення. Основне застосування ― твердопаливні котли до 50 кВт. Технічні дані Тип двигуна R2E120-AR38-40 Макс. Тиск 345 Pa Макс. продуктивність 255 м3/год частота обертання 2500 об/м Споживана потужність 83 W Температура окр. середовища 00C-400C Вага вентилятора 2,17 кг Монтаж вентилятора, монтаж блоку управління. Монтаж блоку автоматики управління і датчика температури Блок автоматики керування необхідно встановити в місці, в якому він не нагріватися вище температури +45 С. Не слід розміщувати над елементами котла або котельні, які досягають високої температури. Датчик температури в комплекті блоку автоматики управління необхідно закріпити на ізольованій ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі, або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщувався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом. Не можна заливати датчик температури маслом, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів датчик. Монтаж вентилятора Вентилятор необхідно встановити на фланці каналу подачі повітря на горіння з допомогою чотирьох гвинтів і гайок М6. Провід вентилятора слід приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блоку. Підключення циркуляційного насоса до контролера Підключення циркуляційного насоса до блоку автоматики управління здійснювати в наступній послідовності: Зняти кришку блоку електроніки насоса; До затискача нульового, позначеного символом «РЕ», підключити жилу зелено-жовтого кольору — міра нуль; Коричневу і синю жили (N1, L1 230V) підключаємо до затискної планки Перевірити правильність з'єднань і прикрутити кришку. Підключення котла до електропроводки Приміщення котельні повинно бути обладнане електропроводкою 230В/50Гц у відповідності з вимогами діючих норм. Електропроводка повинна бути закінчена вхідний розеткою з захисним контактом. Пошкоджена проводка може призвести до виходу з ладу блоку автоматики управління і бути джерелом загрози для користувачів котельні. Забороняється застосовувати подовжувачі. Підключення блоку автоматики управління до електромережі 230 В, повинно виконуватися тільки особою, що має необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електроустановок споживачів». УВАГА! Перед підключенням насоса і вентилятора слід вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер! Необхідно, щоб дроти під напругою, живлять пристрої, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба). -12%
