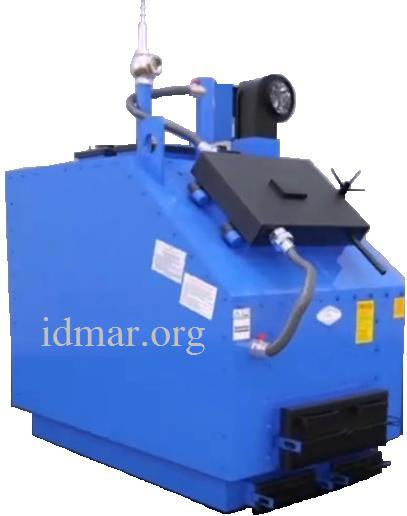

Котел твердопаливний 350 кВт. Ідмар KW-GSN (з автоматичним регулюванням).

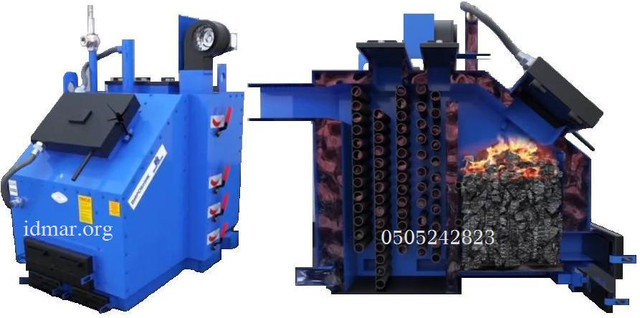

Котел утилізатор на твердому паливі 350 Квт KW-GSN (з примусовим подаванням повітря й автоматичним регулюванням).

Технічні характеристики твердопаливного водогрівного котла
KW-GSN 350 кВт Робочий тиск 0,2 мПа

No Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 350
2 Ширина корпусу котла см. 145
3 Висота корпусу котла (max) см. 175
4 Глибина корпусу котла см. 200
5 Ширина котла в зібраному вигляді. 170
6 Глибина котла + димохід см. 255
7 Висота котла + патрубок поділки. 220
8 з'єднання (подавання, зворотнатка) Ду 100 Дн 109 фланцеве
9 Вага котла кг. 3000
10 Відстань від підлоги до завантажень.камери см. 155 за фронтом
11 Розмір завантажень.окна см. 50х80
12 Підняття завантаження.люка над котлом см. 95
13 Об'єм завантаження. Камери м3 1,4
14 Розмір основного вікна очищення см. 30х80
15 Виступ кришки очищення (відкритий) см. 38 по фронту
16 Розмір димохода (вихід із котла) см. 30х40 Dn 300 мм (внутрішньої)
17 Перетин димоходу см2 1130
18 Висота димової труби м. 13
19 Сила тяги мм./Н2О 2,5-4,5
20 Електрообладнання Вольт 230 50 Гц 0,55 кВт
21 Вихід на групу безпеки Ду 50 зовнішня різь
22 Вихід на злив води з котла Ду 32 внутрішня різь
23 Підривний клапан на люкі топки Ду 50 з'єднання рухоме
24 Робочий тиск (max) атм. 3
25 Випробувальний тиск атм. 5
26 максимальна tтеплоносія С 90

Робота на всіх видах твердого палива
ККД: 82% — 89% (залежно від типу палива)
Час роботи на одному завантаженні паливом від 10 — 30 годин (залежно від типу палива)
ЗАПОБІЖНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУППИ БЕЗПЕКИ КОТЛА
