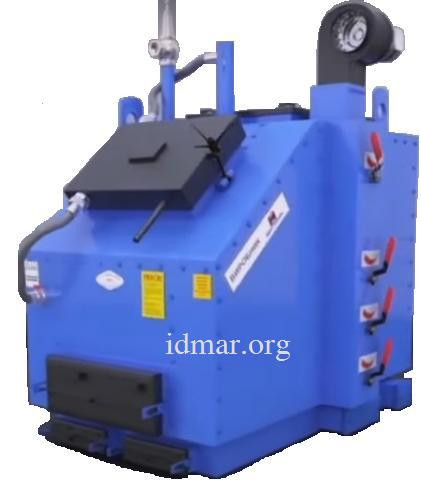

Котел твердопаливний 700 кВт. Ідмар KW-GSN

Котел твердопаливний KW-GSN (з примусовим подаванням повітря й автоматичним регулюванням).

Технічні характеристики твердопаливного водогрівного котла
KW-GSN 700 кВт Робочий тиск 0,2 мПа

No Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 700
2 Ширина корпусу котла см. 195
3 Висота корпусу котла (max) см. 210
4 Глибина корпусу котла см. 260
5 Ширина котла в зібраному вигляді см. 210
6 Глибина котла + димохід см. 260+70
7 Висота котла + патрубок подичі. 270
8 з'єднання (подавання, зворотнатка) Ду 150 патрубок
9 Вага котла кг. 5000
10 Відстань від підлоги до завантажень.камери см. 140 за фронтом
11 Розмір завантаження.окна см. 60х80
12 Підняття завантаження.люка над котлом см. 100
13 Об'єм завантаження. Камери м3 4
14 Розмір основного вікна очищення см. 38х80
15 Виступ кришки очищення (відкритий) см. 50 по фронту
16 Розмір димохода (вихід із котла) см. 60х60 Dn 400 мм (внутрішня)
17 Перетин димоходу см2 3500 min 3100
18 Висота димової труби м. 15
19 Сила тяги мм./Н2О 2,5-4,5
20 Електрообладнання вольтів 380-220
21 Вихід на групу безпеки Ду 65 (2 шт.) фланцове
22 Вихід на злив води з котла Ду 50 зовнішня різь
23 Підривний клапан на люкі топки Ду 100 з'єднання рухоме
24 Робочий тиск (max) атм. 3
25 Випробувальний тиск атм. 5
26 максимальна tтеплоносія С 90

Робота на всіх видах твердого палива
ККД: 82% — 89% (залежно від типу палива)
Час роботи на одному завантаженні паливом від 8 — 30 годин (залежно від типу палива)
Спалювання палива відбувається зверху вниз
ЗАПОБІЖНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУППИ БЕЗПЕКИ КОТЛА
