Твердопаливні котли тривалого горіння Ідмар

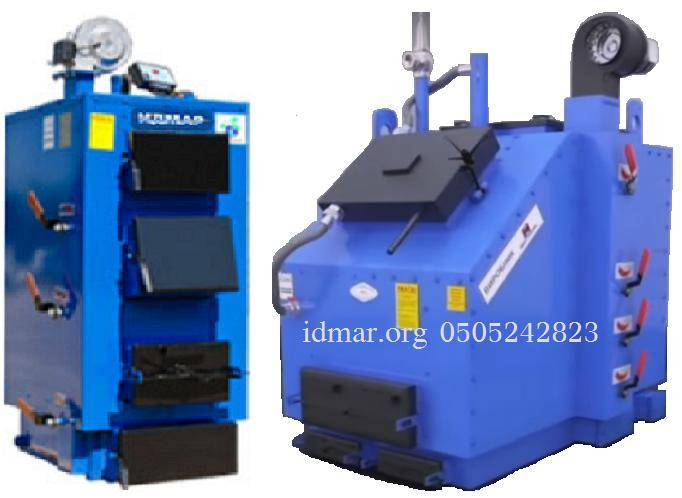

Твердопаливні котли тривалого горіння Ідмар модель GK-1 (потужність 10-120 кВт), модель KW-GSN (потужність 150-1100 кВт) 2 – 3 доби горіння.

Модель GK-1 (10-120 кВт)

Особливості:

- топка котлів розрахована на кількість палива відповідне 48 годин роботи котла (ця характеристика може змінюватися в діапазоні 12-76 годин в залежності від виду палива і теплофізичних властивостей будівлі).

- застосовано метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння загалом полум'я).

- метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю.

- автоматична подача повітря в топку пропорційно: 90% ― вентилятор (горіння) 10% ― природна тяга (тління)

- автоматично підтримується задана температура теплоносія: від 35 до 90 °С. (20-50% часу роботи паливо в котлі знаходиться в стані тління) як результат більш тривалий період роботи на одному завантаженні і відсутність перепалу палива.

- розрахунковий ККД котла 89% (в залежності від виду палива може змінюватися в діапазоні 82-89%).

- котли сталеві (товщина використовуваного металу від 5 до 12 мм в залежності від потужності котла)

застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).

- в комплект котла входить: котел, вентилятор подачі повітря, автоматика (здійснює управління і контроль).

- можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора.

При необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контролюється автоматикою.

Котел простий в обслуговуванні і експлуатації

ЕФЕКТИВНІСТЬ РОБОТИ

ККД котла ― 89%, на відміну від інших (близько 80%). Топка котлів розрахована на кількість палива відповідне 48 годинам роботи котла.

Гарантія 2 роки. Загроза аварій протягом року залишається на рівні 0,5 %. Такий результат досягається за рахунок використання матеріалів високої якості та наступних технічних новинок:

• застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).
• вільна циркуляція (система регулює кількість газів в котлі і перешкоджає аварій);
• «суха» робота котла (полягає в наявності всередині котла труб разом з додатково закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах);
• при виготовленні труб каналів використаний котлова сталь, який надійно захищає котел від іржі і шкідливих субстанцій;
• «мокрі» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення і знижує температуру;
• технологія без пайки і відсутність зовнішніх щілин і прорізів;
• застосування сталевих листів більшої товщини (від 5 до 12 мм) і труб вищої якості.

РОБОТА ПРОТЯГОМ 2-х ДНІВ

Основна перевага такої системи ― робота протягом 2 днів, постійна підтримка температури завдяки об'ємної камері згоряння. Одноразове завантаження палива вистачає на дві доби. Тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Друга перевага ― повільне горіння. Енергетична цінність палива використовується ефективно завдяки правильному напрямку великого потоку повітря на паливо, що горить (від 250 до 3000 метрів кубічних на годину).

УДОСКОНАЛЕНА СИСТЕМА ПОДАЧІ ПОВІТРЯ

Ця система діє за допомогою примусової подачі повітря синхронного дії з електрорегулюванням:

• пряме надходження повітря направлено на верхню частину палаючого сировини;
• багатоточкове надходження повітря направлено на бічні частини палаючого сировини, що забезпечує повільне рівномірне горіння верхнього шару.

Точний напрям руху повітря в камері забезпечують спеціальні отвори ― форсунки. Ці отвори, що самоочищаються ніколи не забруднюються і не забиваються навіть при спалюванні сміття. Загальна кількість форсунок залежить від розміру котла, наприклад, в казані 25 кВт їх 16 шт.

Система надходження і циркуляції повітря діє синхронно з регуляторами проникнення повітря в котел. Завдяки цьому можливе регулювання повітряного потоку в залежності від бажання користувача.

ОСНОВНІ ПЕРЕВАГИ СИСТЕМИ НАДХОДЖЕННЯ ПОВІТРЯ

Спрямоване руху повітря в камері забезпечує повне згорання різного палива.

НИЗЬКИЙ РІВЕНЬ ВИКИДУ ГАЗІВ

Викид попелу і теплової енергії в атмосферу практично повністю виключений завдяки оптимальному дозуванні надходження повітря в котел і великої площі теплообмінника.

ШВИДКА РОЗПАЛЮВАННЯ КОТЛА

В начале растопки используется 80% системы дозировки поступления воздуха в котел. В течение примерно 20 минут котел достигает заданной температуры.

Наш котел ― уникальное предложение! До настоящего времени не производились печи для длительного горения, управляемые так же, как котлы на газообразном и жидком топливе. Котел свободно достигает температуры от 35 до 95 °С. Существует возможность плавной регулировки (увеличение и снижение) температуры в ручном режиме и автоматическом с помощью комнатного регулятора температуры, погодного регулятора.

Котел экономит до 50% топлива по сравнению с применением простых котлов с обычный метод горения в общем пламени.

УДОБСТВА  ЭКСПЛУАТАЦИИ

Эксплуатация котла максимально упрощена, удобна, имеет ряд преимуществ:

• загрузка 1 раз в течение двух ― трех дней;
• широкий наклонный люк, удобный для обслуживания и загрузки топлива
• не требует постоянной чистки, достаточно 1 раз в месяц убрать с каналов и труб пыль, которая легко удаляется.
• внутреннее пространство и отдельные части котла не собирают пыль и пепел;
• печь не коптит;
• герметичность котла обеспечивается специальными дверцами с керамическим шнуром, замками.

ТОПЛИВО ДЛЯ КОТЛА

Для нашего котла применимы различные виды твердого топлива ― торф, уголь, угольные отходы, пеллеты, тырсобрикеты, дрова, древесные материалы, твердые бытовые отходы, мусор и т.п. Метод верхнего послойного сжигания топлива позволяет работать котлу практически на любом топливе (мусоре) с большой влажностью и зольностью.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ



ТИП КОТЛА		GK-1
Поверхность обмена тепла в котле		м2	1,5	2,0	2,6	3,0	3,5	4,0
Мощность котла		КВт	10	13	17	25	31	38
Загрузка котла		кг	50	60	70	80	90	100
Сечение дымохода мин		см2	150	150	280	300	300	350
Сила тяги отработанных газов		мм/Н2O	1,5-3,0
Высота дымовой трубы мин.		м	4,0	4,5	4,5	5,0	5,0	5,5
Вес котла		кг	210	260	290	330	380	430
Размеры	Висота	см	135	140	145	160	160	165
	Ширина		58	58	60	65	65	68
	Довжина + борів		63+20	76+20	78+20	80+20	85+20	91+20







ТИП КОТЛА		GK-1
Поверхня обміну тепла в котлі		м2	4,5	5,0	6,0	7,5	9,0	10,5	12,0
Потужність котла		КВт	44	50	65	75	90	100	120
Завантаження котла		кг	110	130	160
