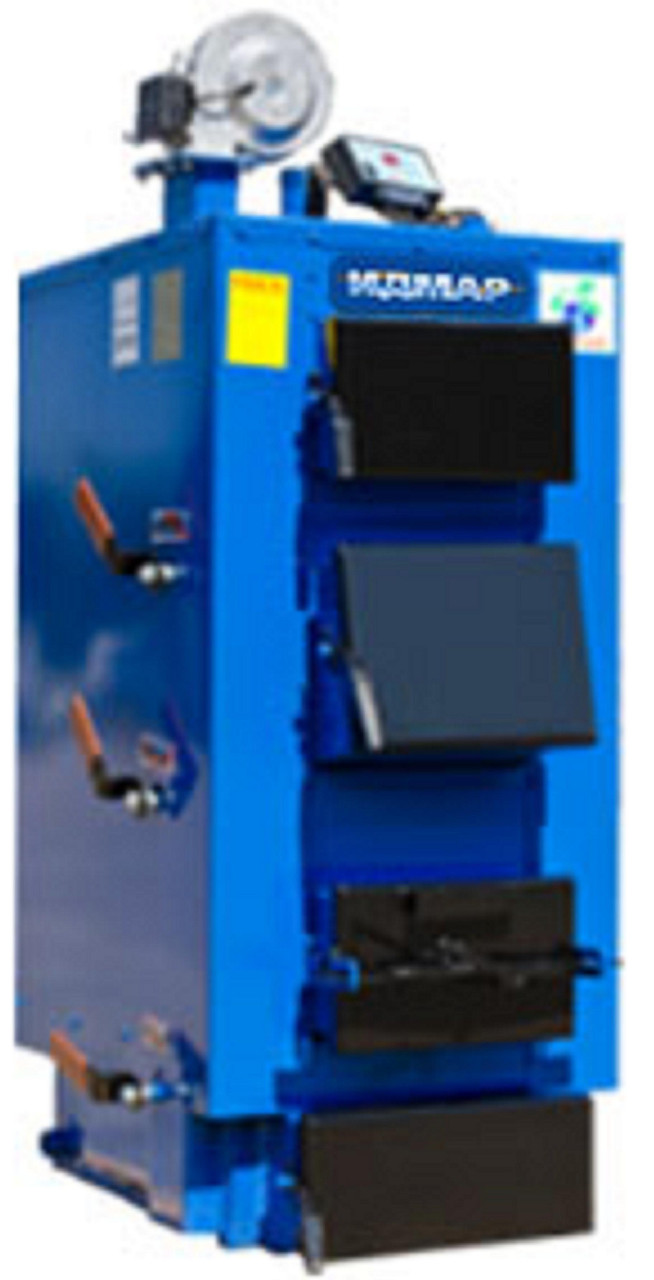

Котел-утилізатор Ідмар модель GK-1-17 кВт

ТВЕРДotОПЛИВНІ КОТЛИ Ідмар. До комплекту постачання котла входить таке: котел; електронний регулятор температури; вентилятор.

Твердопаливні котли моделей GK і KW-GSN

модель GK (потужність 10-120 кВт)

Котли призначені для всіх типів твердого палива.

Особливості:
— застосований метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння в загальному полум'ї).
— топка котлів розрахована на кількість палива, що відповідає 48 годинам роботи котла (дана характеристика може змінюватися в діапазоні 8-50 годин залежно від типу палива).
— автоматичне подавання повітря в топку пропорційно:

90% — вентилятор (горіння)

10% — природна тяга (тілення)

— автоматично підтримується задана температура теплоносія
(10-15% часу роботи паливо в котлі є в стані тління) як результат тривалішого періоду роботи на одному завантаженні та немає перепалювання палива.
— розрахунковане ККД котла 89% (залежно від типу палива може змінюватися в діапазоні 82-89%).
— котли сталеві (товщина використовуваного металу від 5 до 12 мм залежно від потужності котла)
— застосований принцип омиваних колосників (котіл максимально захищений від прогоряння).
— до комплекту котла входить: кошенят, вентилятор подавання повітря,
автоматика (зісувальна керування й контроль),група безпеки котла.

За потреби кошенят комплектується додатково бойлером непрямого нагрівання гарячої води для побутового та промислового використання контрольованою автоматикою.
Можлива комплектація групою альтернативних джерел живлення (для підтримки працездатності котла у разі вимкнення основного джерела живлення).
Котел простий в обслуговуванні та експлуатації.

Технічні характеристики твердопаливного водогрівного котла
GK-1 17 кВт ККД — 89% Робочий тиск 0,2 мПа

No Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 17
2 Ширина корпусу котла см 54
3 Висота корпусу котла см 118
4 Довжина корпусу котла см 71
5 Ширина котла в зібраному вигляді 58 см
6 Довжина котла + димохід см 119
7 Висота котла + вентилятор см 140
8 з'єднання (подавання, зворотнатка) мм. DN 50 зовнішнє муфтове
9 Вага котла кг. 280
10 Відстань від підлоги до завантажень.камери см 67
11 Розмір завантаження.окна см 19,5х26
12 Виступ завантажений.люка перед котлом см 35 кришка відкрита
13 Об'єм завантаження. Камери м3 0,7 70 літрів
14 Розмір основного вікна очищення см 26х16
15 Виступ кришки очищення (відкритий) см 12 кріплення
16 Розмір димохода (вихід із котла) см 15х19 Dn 150 мм (внутрішнє)
17 Висота димової труби м. 4,5 (min)
18 Сила тяги мм./Н2О 1,5-3,0
19 Електрообладнання вольтів/Ват 220/80 живлення
20 Під'єднання групи безпеки мм DN 32 внутрішнє муфтове
21 Зливання води з котла мм DN 32 внутрішнє муфтове
22 Температура води (max) суцільна 90*
23 Робочий тиск (max) атм. 3

Робота на всіх видах твердого палива
ККД: 82% — 89% (залежно від типу палива)
Час роботи на одному завантаженні паливом від 8 — 30 годин (залежно від типу палива)
ЗАПОБІЖНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУППИ БЕЗПЕКИ КОТЛА

Котел (його корпус і основні частини) виготовлений зі сталевих листів і металевих труб. Листова сталь найвищої якості спеціально виготовлена для справжньої продукції. Стінки корпусу котла — цілісні сталеві елементи без паяння. Така технологія (тобто, немає щілин і прорізів) неабияк збільшує міцність і довговічність роботи котла. Центральна частина корпусу виготовлена зі сталі, завтовшки 5 мм, зовнішня частина корпусу спереду та ззаду 5 мм, нижня частина корпусу з двох боків 5 мм.

ШВИДКЕ КАНАЛІ
Нагрівальні канали містяться відразу ж над місцем спалення палива, для повного усунення виникнення диму. Продукти згоряння не поширюються хаотично, а підіймаються знизу вгору (на відміну від інших котлів). Отже, досягаються найкращі результати під час роботи котла.

Новаторський підхід полягає в наявності всередині котла труб (разом із додатковою заокругленою формою нагрівальних каналів), для збереження та збільшення енергії під час роботи на 2/3 його об'єму. Гальмується переміщення теплової енергії, що сприяє постійному обігріванню в системі опалення з цим котлом.

ЕФЕКТИВНІСТЬ РОБОТИ
ККД Рекламованого котла — 89%, на відміну від інших (порядку 80%). Гарантія виробника дається на 2 роки. Угроза аварій упродовж року залишається на рівні 0,5%. Такий результат дає змогу використовувати різні матеріали високої якості для розпалювання котла та такі технічні новинки:

вільна циркуляція (система регулює кількість газів у печі та перешкоджає травмам);

«суха» робота печі-котла (заключається в наявності всередині котла труб разом із додатково) потоваришує! округленою формою нагрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом у трубах і каналах);

під час виготовлення труб каналів використаний молібден, який надійно охороняє сталь від іржі та шкідливих субстанцій;

«мокриї» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення та знижує температуру;

технологія без паяння та відсутність зовнішніх щілин і прорізів;

застосування сталевих листів більшої товщини та труб найвищої якості.

РОБОТА В ТЕЧІННЯ 2-х ДНІВ
Основна перевага такої системи — робота впродовж 2 днів, постійна підтримка температури завдяки об'ємній камері згоряння. Об'єм камери згоряння збільшений на 100%. Це дає змогу регулювати процес горіння впродовж доби без додавання нових партій палива. Перший цикл починається повним завантаженням палива в камеру та закінчується прибиранням попелу. Одноразове завантаження сировини достатнє на дві доби. Тому котел не вимагає постійного спостереження з боку користувача впродовж 48 годин. Друга перевага — повільне горіння. Енергетична цінність сировини використовується ефективно завдяки правильному напряму потоку повітря на паливо, що палає.

УСОВЕРШЕННІСТЬВАННА СИСТЕМА ПІДАЧІ ПОДУХУ
Ця система діє за допомогою примусового подавання повітря синхронної дії з електрорегулюванням:

пряме надходження повітря спрямоване на верхню частину вогкої сировини;
багатопунктове надходження повітря спрямоване на бічні частини сировини, що горить, що забезпечує повільне горіння.
Точний напрямок руху повітря в камері забезпечують спеціальні отвори — форсунки. Вони встановлені так, щоб повітря безпосередньо досягала палива. Ці самоочисні отвори ніколи не забруднюються й не забиваються навіть під час спалення сміття. Загальна кількість форсунок залежить від розміру котла, наприклад, у печі 3,5 м їх 16 шт.

Система надходження та циркуляції повітря діє синхронно з регуляторами проникнення повітря в піч. Завдяки цьому можливе регулювання повітряного потоку залежно від бажання користувача.

ОСНОВНІ ПЕРЕВАГИ СИСТЕМИ ПОСТУПЛЕННЯ ПОДРЯХУХУ
Спрямоване руху повітря камері забезпечує повне згоряння різного палива.

НИЗКИЙ УРОВЕНЬ ВЫБРОСА ГАЗОВ
Викидання попелу, теплової енергії в атмосферу повністю виключене завдяки оптимальному дозуванню надходження повітря в піч.

ШВИДКЕ РОЗТОПКА КОТЛА
На початку розтоплення використовується 80% системи дозування надходження повітря в піч. Упродовж приблизно 20 хв піч досягає заданої температури.

Наш котел — унікальна торгова пропозиція, єдина на ринку товарів! До цього часу не вироблялися печі для тривалого горіння, керовані так само, як котли на газоподібному та рідкому паливі. Наша мета — ефективність роботи у разі одноразового завантаження сировини на дві доби, тому котел не вимагає постійного спостереження з боку користувача впродовж 48 годин. Це вдалий технічний проєкт. Піч вільно досягає температури від 35 до 95 °C. Є можливість плавного регулювання (збільшення і зниження) температури в ручному режимі та за допомогою кімнатного регулятора температури, погодного регулятора.

Котел заощаджує до 30% палива, порівнюючи із застосуванням газоподібних або рідкого палива.

ЗРУЧНОСТІ ЕКСПЛУАТАЦІЇ
Експлуатація котла максимально спрощена, зручна, має низку переваг:

завантаження 1 раз упродовж двох днів;

широкий похилий люк, зручний для обслуговування та завантаження палива

не вимагає постійного чищення, досить 1 раз на місяць прибрати з каналів і труб пил, який легко видаляється.

внутрішній простір і окремі частини печі не збирають пил і попіл;

піч не коптит;

герметичність котла забезпечується спеціальними дверцятами з керамічним шнуром, замками.

ТОПЛИВО ДЛЯ КОТЛА
Для нашого котла застосовані різні типи твердого палива — вугілля, вугільні відходи, вугільні концентрати, деревні матеріали, дрова.
