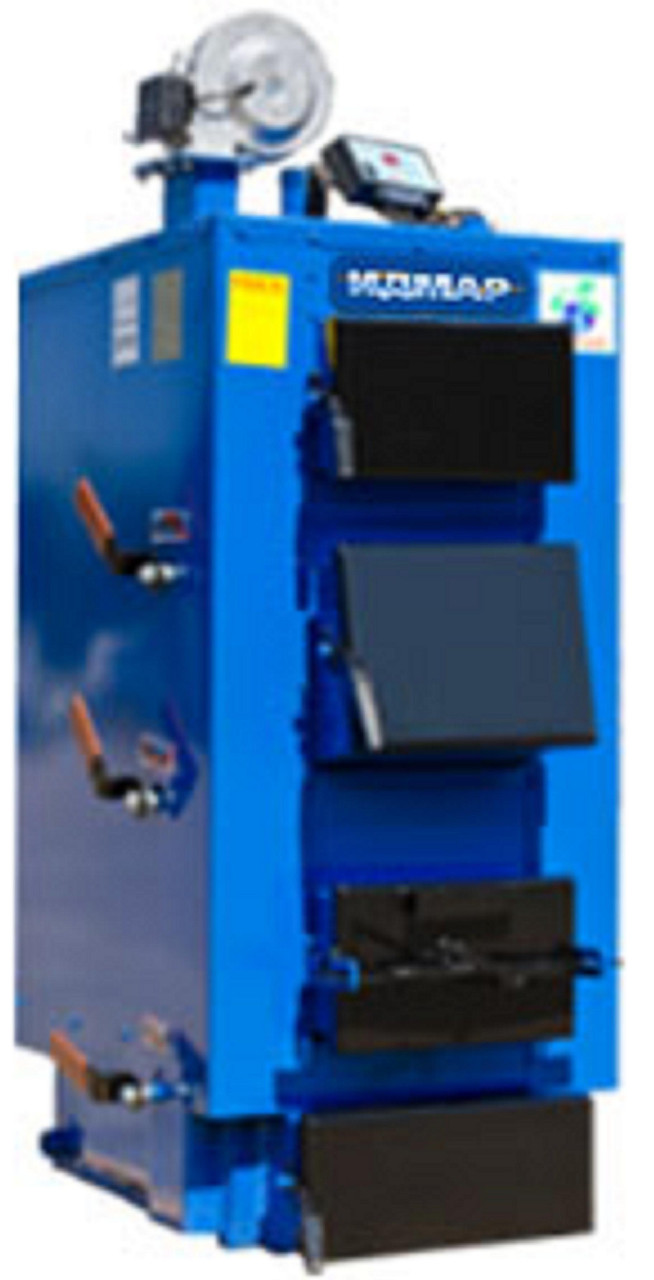

Котел твердопаливний, котли твердопаливні, котли утилізатори Ідмар GK-1-25 кВт.

Твердопаливний котел «Ідмар» 25 кВт (Польща Ідмар) 2 – 4 доби горіння на одному завантаженні.

Котли призначені для всіх видів твердого палива: торф, вугілля, вугільні відходи, пелети, тирсобрикети, дрова, деревні матеріали, тверді побутові відходи (сміття) і т. п.
Потужність від 10-1100 кВт.
Котел типу «Ідмар» GK-1 Твердопаливні котли призначені для використання у відкритих або закритих системах центрального опалення, а також для одержання теплої технічної води (при оснащенні котла емальованим теплообмінником). Котли виконані в сталевому корпусі, робоча рідина (енергоносій) — вода. Котли обладнані для роботи на таких видах палива: дрова, деревне вугілля, деревне вугілля дрібної фракції. Котли оснащуються системою подачі повітря в камеру згоряння з електронним контролем, це дозволяє підвищити коефіцієнт продуктивності, збільшуючи ступінь згоряння палива практично до 100%. Конструкція котлів дозволяє використовувати їх у відкритих системах опалення при установці відкритого розширювального бака (зливу), і в закритих системах опалення при використанні компенсаційного розширювального бака (напірний розширювальний посудину). На лицьовій панелі котла встановлені люки для можливості очищення верхньої частини котла від сажі та кіптяви, люк для сипучого палива і вугілля, а також для завантаження палений і люк для завантаження збільшеної топки. Робочий час котла при повному завантаженні (обидві топки) — дві доби. На корпусі встановлені важелі включення однієї або іншої топки. Котел обладнаний ватною синтетичної теплоізоляцією, що дозволяє значно знизити втрати тепла в навколишнє середовище і запобігає нагрів зовнішніх конструкцій котла.

Технічні характеристики твердопаливного опалювального котла
GK-1 25 кВт Робочий тиск 0,2 мПа

№ Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 25
2 Ширина корпусу котла 54 см
3 Висота корпусу котла 134 см
4 Довжина корпусу котла 70 см
5 Ширина котла в зібраному вигляді см 58
6 Довжина котла + димар см 123
7 Висота котла + патрубок 140 см
8 З'єднання (подача,обратка) мм. DN 50 зовнішнє муфтове
9 Вага котла кг 250
10 Відстань від підлоги до завантаж.камери см
11 Розмір завантаж.вікна см 22х26
12 Підняття завантаж.люка над котлом см
13 Обсяг завантаж. Камери м3 0,08 80 літрів
14 Розмір основного вікна очищення см 26х16
15 Виступ кришки очищення (відкритий) см
16 Розмір димоходу (вихід з котла) см 15х19 Dn 150мм (внутрішнє)
17 Висота димаря м 5 (min)
18 Сила тяги мм./Н2О 1,5-3,0
19 Електрообладнання Вольт/Ват 220/80 харчування
20 Підключення групи безпеки мм DN 32 внутрішнє муфтове
21 Злив води з котла мм DN 32 внутрішнє муфтове

Робота на всіх видах твердого палива
ККД: 82% ― 89% (в залежності від виду палива)
Час роботи на одному завантаженні палива від 8 ― 30 годин (в залежності від виду палива)
ЗАБОРОНЕНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУПА БЕЗПЕКИ КОТЛА

Комплектність – котел, дуттєвий вентилятор, регулятор контролер.
Котел (його корпус і основні частини) виготовлений із сталевих листів і металевих труб. Листова сталь вищої якості спеціально виготовлена для цієї продукції. Стінки корпусу котла – цілісні сталеві елементи без пайки. Така технологія (тобто відсутність щілин і прорізів) значно збільшує міцність і довговічність роботи котла. Центральна частина корпусу виготовлена зі сталі, товщиною 5 мм, зовнішня частина корпусу спереду і ззаду 5 мм,зовнішня частина корпусу з двох сторін 5 мм.

ОБІГРІВАЛЬНІ КАНАЛИ
Обігрівальні канали знаходяться відразу ж над місцем спалення палива, для повного виключення виникнення диму. Продукти згоряння не поширюються хаотично, а піднімаються знизу вгору (на відміну від інших котлів). Таким чином, досягаються кращі результати при роботі котла.

Новаторський підхід полягає в наявності всередині котла труб (разом з додатковою закругленою формою обігрівальних каналів), для збереження і збільшення енергії під час роботи на 2/3 його об'єму. Гальмується переміщення теплової енергії, що сприяє постійному обігріву в системі опалення з даним котлом.

ЕФЕКТИВНІСТЬ РОБОТИ
ККД Рекламованого котла – 89%, на відміну від інших (близько 80%). Гарантія дається на 2 роки. Загроза аварій протягом року залишається на рівні 0,5 %. Такий результат дозволяє використовувати різні матеріали високої якості для розпалювання котла і такі технічні новинки:

вільна циркуляція (система регулює кількість газів в печі і перешкоджає аварій);

"суха" робота печі-котла (полягає в наявності всередині котла труб разом з додатково)'! закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах);

при виготовленні труб каналів використаний молібден, який надійно охороняє сталь від іржі і шкідливих субстанцій;

«мокрі» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення і знижує температуру;

технологія без пайки і відсутність зовнішніх щілин і прорізів;

застосування більшої товщини сталевих листів і труб вищої якості.

РОБОТА ПРОТЯГОМ 2-х ДНІВ
Основна перевага такої системи – робота протягом 2 днів, постійна підтримка температури завдяки об'ємної камері згоряння. Об'єм камери згоряння збільшено на 100 %. Це дозволяє регулювати процес горіння протягом доби без додавання нових партій палива. Перший цикл починається повним завантаженням палива в камеру і закінчується прибиранням попелу. Одноразове завантаження сировини достатня на дві доби. Тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Друга перевага – повільне горіння. Енергетична цінність сировини використовується ефективно завдяки правильному напрямку потоку повітря на паливо, що горить.

УДОСКОНАЛЕНА СИСТЕМА ПОДАЧІ ПОВІТРЯ
Ця система діє за допомогою примусової подачі повітря синхронного дії з електрорегулюванням:

пряме надходження повітря направлено на верхню частину палаючого сировини;
многопунктовое надходження повітря направлено на бічні частини палаючого сировини, що забезпечує повільне горіння.
Точний напрям руху повітря в камері забезпечують спеціальні отвори – форсунки. Вони встановлені так, щоб повітря безпосередньо досягав палива. Ці отвори, що самоочищаються ніколи не забруднюються і не забиваються навіть при спалюванні сміття. Загальна кількість форсунок залежить від розміру котла, наприклад, в печі 3,5 м їх 16 шт.

Система поступления и циркуляции воздуха действует синхронно с регуляторами проникновения воздуха в печь. Благодаря этому возможно регулирование воздушного потока в зависимости от желания пользователя.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ ПОСТУПЛЕНИЯ ВОЗДУХА
Направленное движения воздуха камере обеспечивает полное сгорание различного топлива.

НИЗКИЙ УРОВЕНЬ ВЫБРОСА ГАЗОВ
Выброс пепла, тепловой энергии в атмосферу полностью исключен благодаря оптимальной дозировке поступления воздуха в печь.

ШВИДКА РОЗПАЛЮВАННЯ КОТЛА
На початку розпалювання використовується 80% системи дозування надходження повітря в піч. Протягом приблизно 20 хв. піч досягає заданої температури.

Наш котел – уникальное торговое предложение, единственное на рынке товаров! До настоящего времени не производились печи для длительного горения, управляемые так же, как котлы на газообразном и жидком топливе. Наша цель – эффективность работы при одноразовой загрузке сырья на двое суток, поэтому котел не требует постоянного наблюдения со стороны пользователя в течение 48 часов. Это удачный технический проект. Печь свободно достигает температуры от 35 до 95 °С. Существует возможность плавной регулировки (увеличение и снижение) температуры в ручном режиме и с помощью комнатного регулятора температуры, погодного регулятора.

Котел экономит до 30% топлива по сравнению с применением газообразного или жидкого топлива.

УДОБСТВА ЭКСПЛУАТАЦИИ
Эксплуатация котла максимально упрощена, удобна, имеет ряд преимуществ:

загрузка 1 раз в течение двух дней;

широкий наклонный люк, удобный для обслуживания и загрузки топлива

не требует постоянной чистки, достаточно 1 раз в месяц убрать с каналов и труб пыль, которая легко удаляется.

внутрішній простір і окремі частини печі не збирають пил і попіл;

піч не коптить;

герметичність котла забезпечується спеціальними дверцятами з керамічним шнуром, замками.

ПАЛИВО ДЛЯ КОТЛА
Для нашого котла застосовуються різні види твердого палива – вугілля, вугільні відходи, вугільні концентрати, деревні матеріали, дрова.
