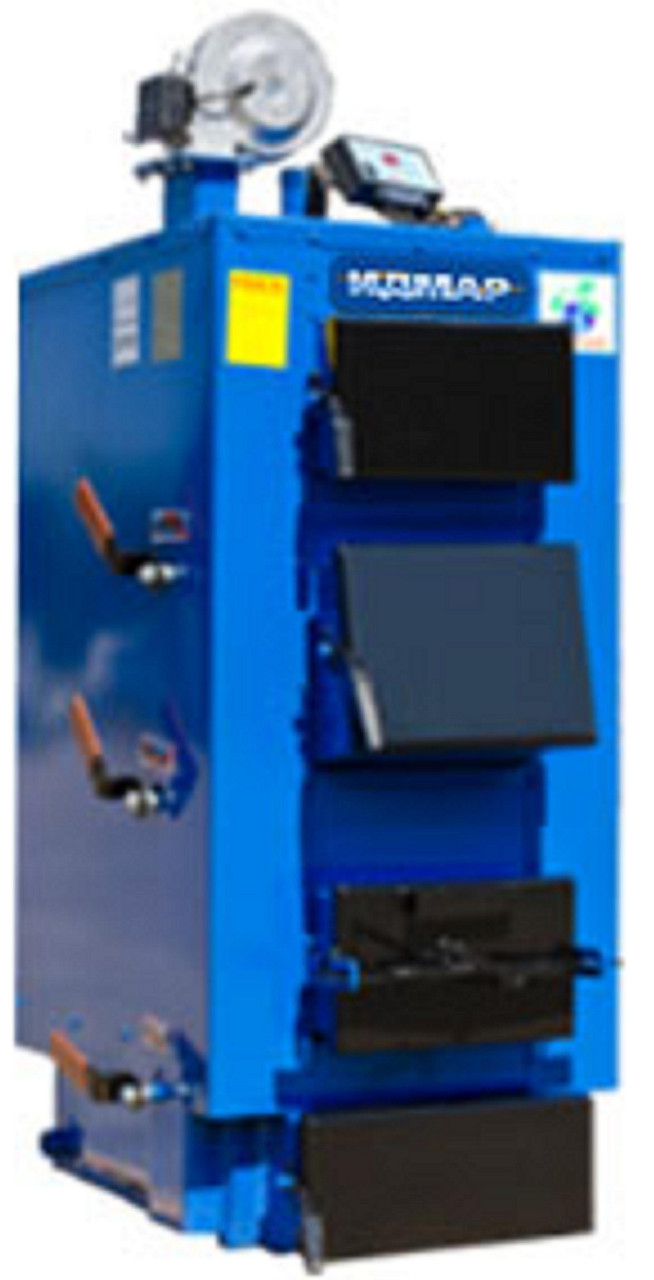

Твердопаливний котел GK-1-38 кВт

 В комплект поставки котла входить: котел; електронний регулятор температури; вентилятор.

Котел (його корпус і основні частини) виготовлений із сталевих листів і металевих труб. Листова сталь вищої якості спеціально виготовлена для цієї продукції. Стінки корпусу котла – цілісні сталеві елементи без пайки. Така технологія (тобто відсутність щілин і прорізів) значно збільшує міцність і довговічність роботи котла. Центральна частина корпусу виготовлена зі сталі, товщиною 5 мм, зовнішня частина корпусу спереду і ззаду 5 мм,зовнішня частина корпусу з двох сторін 5 мм.

ОБІГРІВАЛЬНІ КАНАЛИ
Обігрівальні канали знаходяться відразу ж над місцем спалення палива, для повного виключення виникнення диму. Продукти згоряння не поширюються хаотично, а піднімаються знизу вгору (на відміну від інших котлів). Таким чином, досягаються кращі результати при роботі котла.

Новаторський підхід полягає в наявності всередині котла труб (разом з додатковою закругленою формою обігрівальних каналів), для збереження і збільшення енергії під час роботи на 2/3 його об'єму. Гальмується переміщення теплової енергії, що сприяє постійному обігріву в системі опалення з даним котлом.

ЕФЕКТИВНІСТЬ РОБОТИ
ККД Рекламованого котла – 89%, на відміну від інших (близько 80%). Гарантія дається на 2 роки. Загроза аварій протягом року залишається на рівні 0,5 %. Такий результат дозволяє використовувати різні матеріали високої якості для розпалювання котла і такі технічні новинки:

вільна циркуляція (система регулює кількість газів в печі і перешкоджає аварій);

"суха" робота печі-котла (полягає в наявності всередині котла труб разом з додатково)'! закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах);

при виготовленні труб каналів використаний молібден, який надійно охороняє сталь від іржі і шкідливих субстанцій;

«мокрі» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення і знижує температуру;

технологія без пайки і відсутність зовнішніх щілин і прорізів;

застосування більшої товщини сталевих листів і труб вищої якості.

РОБОТА ПРОТЯГОМ 2-х ДНІВ
Основна перевага такої системи – робота протягом 2 днів, постійна підтримка температури завдяки об'ємної камері згоряння. Об'єм камери згоряння збільшено на 100 %. Це дозволяє регулювати процес горіння протягом доби без додавання нових партій палива. Перший цикл починається повним завантаженням палива в камеру і закінчується прибиранням попелу. Одноразове завантаження сировини достатня на дві доби. Тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Друга перевага – повільне горіння. Енергетична цінність сировини використовується ефективно завдяки правильному напрямку потоку повітря на паливо, що горить.

УДОСКОНАЛЕНА СИСТЕМА ПОДАЧІ ПОВІТРЯ
Ця система діє за допомогою примусової подачі повітря синхронного дії з електрорегулюванням:

пряме надходження повітря направлено на верхню частину палаючого сировини;
многопунктовое надходження повітря направлено на бічні частини палаючого сировини, що забезпечує повільне горіння.
Точний напрям руху повітря в камері забезпечують спеціальні отвори – форсунки. Вони встановлені так, щоб повітря безпосередньо досягав палива. Ці отвори, що самоочищаються ніколи не забруднюються і не забиваються навіть при спалюванні сміття. Загальна кількість форсунок залежить від розміру котла, наприклад, в печі 3,5 м їх 16 шт.

Система надходження і циркуляції повітря діє синхронно з регуляторами проникнення повітря в піч. Завдяки цьому можливе регулювання повітряного потоку в залежності від бажання користувача.

ОСНОВНІ ПЕРЕВАГИ СИСТЕМИ НАДХОДЖЕННЯ ПОВІТРЯ
Спрямоване руху повітря камері забезпечує повне згорання різного палива.

НИЗЬКИЙ РІВЕНЬ ВИКИДУ ГАЗІВ
Викид попелу, теплової енергії в атмосферу повністю виключений завдяки оптимальному дозуванні надходження повітря в піч.

ШВИДКА РОЗПАЛЮВАННЯ КОТЛА
На початку розпалювання використовується 80% системи дозування надходження повітря в піч. Протягом приблизно 20 хв. піч досягає заданої температури.

Наш котел – унікальна торгова пропозиція, єдине на ринку товарів! До теперішнього часу не проводилися печі для тривалого горіння, керовані так само, як котли на газоподібному і рідкому паливі. Наша мета – ефективність роботи при одноразової завантаженні сировини на дві доби, тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Це вдалий технічний проект. Піч вільно досягає температури від 35 до 95 °С. Існує можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і за допомогою кімнатного регулятора температури, погодного регулятора.

Котел економить до 30% палива в порівнянні з застосуванням газоподібного або рідкого палива.

ЗРУЧНОСТІ ЕКСПЛУАТАЦІЇ
Експлуатація котла максимально спрощена, зручна, має ряд переваг:

завантаження 1 раз протягом двох днів;

широкий похилий люк, зручний для обслуговування і завантаження палива

не вимагає постійної чистки, достатньо 1 раз на місяць прибрати з каналів і труб пил, який легко видаляється.

внутрішній простір і окремі частини печі не збирають пил і попіл;

піч не коптить;

герметичність котла забезпечується спеціальними дверцятами з керамічним шнуром, замками.

ПАЛИВО ДЛЯ КОТЛА
Для нашого котла застосовуються різні види твердого палива – вугілля, вугільні відходи, вугільні концентрати, деревні матеріали, дрова.

Технічні характеристики твердопаливного опалювального котла
GK-1 38 кВт Робочий тиск 0,2 мПа

№ Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 38
2 Ширина корпусу котла див. 64
3 Висота корпусу котла (max) див. 139
4 Глибина корпусу котла див. 81
5 Ширина котла в зібраному вигляді див. 69
6 Глибина котла + димар див. 101+34
7 Висота котла + вентилятор див. 139+20
8 З'єднання (подача,обратка) Ду 50 зовнішня різьба
9 Вага котла кг 430
10 Відстань від підлоги до завантаж.камери див. 78 по фронту
11 Розмір завантаж.вікна див. 30х25
12 Виступ завантаж.люка реред котлом див. 33
13 Обсяг завантаж. Камери 0,12 м3
14 Розмір основного вікна очищення див. 30х14
15 Виступ кришки очищення (відкритий) див. 34 по фронту
16 Розмір димоходу (вихід з котла) див. 19,7х17,7 Dn 150мм (внутрішнє)
17 Переріз димоходу см2 330
18 Висота димаря м 5,5
19 Сила тяги мм./Н2О 1,5-3,0
20 Електрообладнання 230 Вольт 50 Гц 80 Вт
21 Вихід на групу безпеки Ду 32 внутрішня різьба
22 Вихід на злив води з котла Ду 32 внутрішня різьба
23 Підривний клапан на люку топки Ду 50 рухливе з'єднання
24 Робочий тиск (max) атм. 3
25 Випробувані тиск атм. 5
26 максимальна tтеплоносія 90

Работа на всех видах твёрдого топлива
КПД: 82% ― 89% (в зависимости от вида топлива)
Время работы на одной загрузке топливом от 8 ― 30 часов (в зависимости от вида топлива)
ЗАПРЕЩЕНА ЭКСПЛУАТАЦИЯ КОТЛА БЕЗ ИСПОЛЬЗОВАНИЯ ГРУППЫ БЕЗОПАСНОСТИ КОТЛА

Котлы предназначены для всех видов твёрдого топлива.

Особенности:
– применён метод верхнего послойного сжигания топлива (даёт возможность на 15-20% больше получить тепла с единицы сжигаемого твёрдого топлива, чем обычный метод горения в общем пламени).
– топка котлов рассчитана на количество топлива соответствующее 48 часам работы котла (данная характеристика может изменятся в диапазоне 8-50 часов в зависимости от вида топлива).
– автоматическая подача воздуха в топку пропорционально:

90% – вентилятор (горение)

10% – естественная тяга (тление)

– автоматически поддерживается заданная температура теплоносителя
(10-15% времени работы топливо в котле находится в состоянии тления) как результат более длительный период работы на одной загрузке и отсутствие пережога топлива.
– расчётное КПД котла 89% (в зависимости от вида топлива может изменятся в диапазоне 82-89%).
– котлы стальные (толщина используемого металла от 5до 12мм в зависимости от мощности котла)
– применён принцип омываемых колосников (котёл максимально защищён от прогорания).
– в комплект котла входит: котёл, вентилятор подачи воздуха,
автоматика (здійснює управління і контроль).

При необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контролюється автоматикою.
Можлива комплектація групою альтернативних джерел живлення (для підтримки працездатності котла при відключенні основного джерела живлення).
Котел простий в обслуговуванні і експлуатації.
