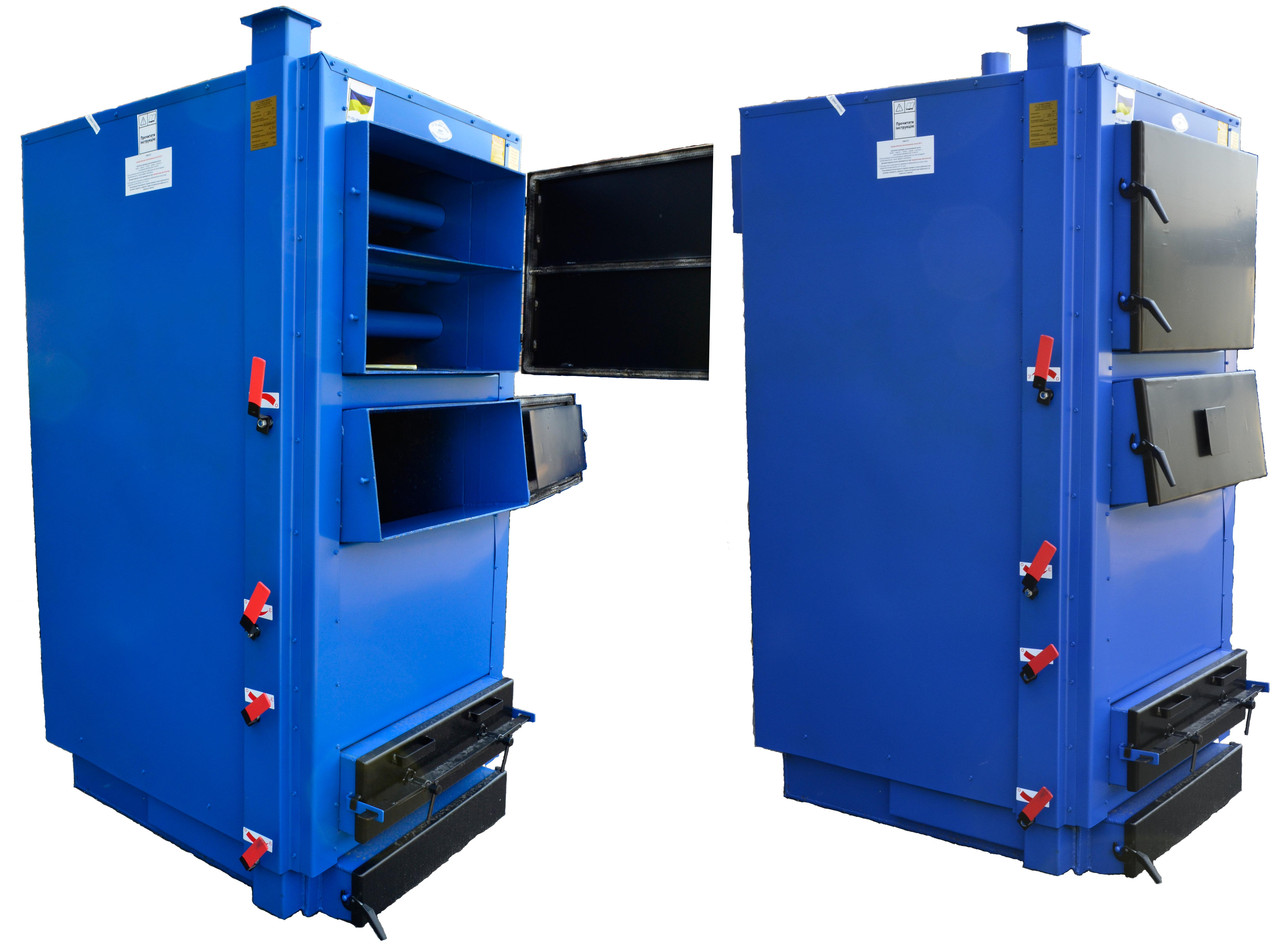

Твердопаливний котел Топтермо ЖК -75 кВт

Твердопаливний котел 75 кВт

Котли призначені для всіх видів твердого палива.

Особливості:
– застосовано метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння загалом полум'я).
– топка котлів розрахована на кількість палива відповідне 48 годинам роботи котла (ця характеристика може змінюватися в діапазоні 8-50 годин в залежності від виду палива).
– автоматична подача повітря в топку пропорційно:

90% – вентилятор (горіння)

10% – природна тяга (тління)

– автоматично підтримується задана температура теплоносія
(10-15% часу роботи паливо в котлі знаходиться в стані тління) як результат більш тривалий період роботи на одному завантаженні і відсутність перепалу палива.
– розрахунковий ККД котла 89% (в залежності від виду палива може змінюватися в діапазоні 82-89%).
– котли сталеві (товщина використовуваного металу від 5до 12мм в залежності від потужності котла)
застосовано принцип омиваних колосняків (котел максимально захищений від прогоряння).
– в комплект котла входить: котел, вентилятор подачі повітря,
автоматика (здійснює управління і контроль).

При необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контролюється автоматикою.
Можлива комплектація групою альтернативних джерел живлення (для підтримки працездатності котла при відключенні основного джерела живлення).
Котел простий в обслуговуванні і експлуатації.

Технічні характеристики твердопаливного опалювального котла
GK-1 75 кВт Робочий тиск 0,2 мПа

№ Технічна характертстика Одиниця Примітка

(параметри) вимірювання

1 Потужність 75 кВт
2 Ширина корпусу котла див. 72
3 Висота корпусу котла (max) див. 170
4 Глибина корпусу котла див. 95
5 Ширина котла в зібраному вигляді див. 80
6 Глибина котла + димар див. 110+35
7 Висота котла + патрубок подичи див. 170+15
8 З'єднання (подача,обратка) Ду 65 Дн 76 патрубки
9 Вага котла кг 800
10 Відстань від підлоги до завантаж.камери 85 див.
11 Розмір завантаж.вікна див. 35х25
12 Виступ дверцята перед котлом див. 45
13 Обсяг завантаж. Камери 0,22 м3
14 Розмір основного вікна очищення див. 17х35
15 Виступ кришки очищення (відкритий) див. 40 по фронту
16 Розмір димоходу (вихід з котла) див. 18х20 Dn 200мм (внутрішнє)
17 Переріз димоходу см2 320
18 Висота димаря м 7
19 Сила тяги мм./Н2О 2,0-3,5
20 Електрообладнання 220 Вольт 50 Гц 180 Ватт
21 Вихід на групу безпеки Ду 32 внутрішня різьба
22 Вихід на злив води з котла Ду 32 внутрішня різьба
23 Підривний клапан на люку топки Ду 50 рухливе з'єднання
24 Робочий тиск (max) атм. 3
25 Випробувані тиск атм. 5
26 максимальна tтеплоносія 90

Робота на всіх видах твердого палива
ККД: 82% ― 89% (в залежності від виду палива)
Час роботи на одному завантаженні палива від 10 ― 30 годин (в залежності від виду палива)
