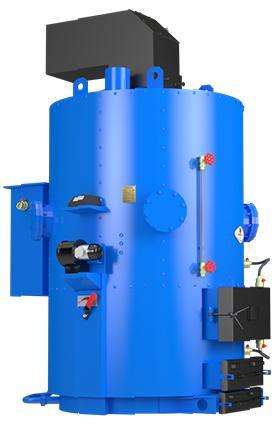

Котел для виробництва пари - парогенератор Ідмар SB-120 кВт/200 кг пари в годину

Парогенератор на твердому паливі. Котли для виробництва пари з примусовою подачею повітря. Потужність 120-700 квт / 200-1000кг пара.

Призначення парогенератора

Парові котли є димогарними, жаротрубными парогенераторами, і призначені для підприємств малої потужності для отримання необхідної кількості якісного технологічного пара низького тиску за короткий проміжок часу з моменту розпалу.

Великі розміри поверхні нагріву дозволяють виробляти високоякісний пар.

Довгий термін служби забезпечується завдяки якісному виготовленню.

Котли поставляються єдиним блоком з встановленою теплоізоляцією, металевою обшивкою, блоком управління і вентилятором.



Порядок установки (монтажу)

Котли встановлюються в приміщеннях, які відповідають вимогам СНиП ׀׀-35-76 «Котельні установки», СНиП ׀׀-58-75 «Електростанції теплові» та даних правил.

Приміщення котельні повинно бути забезпечене природним освітленням, а в нічний час – електричним освітленням. Освітленість повинна відповідати вимогам СНиП ׀׀-4-79 «Природне і штучне освітлення».

Приміщення котельні в обов'язковому порядку повинно бути обладнане газосигнализатором.

Монтаж котлів та котельно-допоміжного обладнання повинен, проводиться спеціалізованій монтажній організацією, яка має відповідні дозволи, за документацією заводу-виробника і проекту котельні.

Перед встановленням котла на фундамент необхідно розмітити на фундаменті монтажні осі котла, поздовжню вісь і лінію фронту котла, щоб відстані до стін і між котлами відповідали вимогам "Правил".

Після установки котла на фундамент провести урівноваження котла його корпусу строго горизонтально по рівню.

Встановити арматуру, запобіжний пристрій і трубопроводи в межах котла, а так само регулятор управління та нагнітальний вентилятор.

Провести підключення:

- приєднання до розподільних мереж згідно з проектом;

- приєднання газоходів до димової труби згідно з проектом;

- електричні підключення нагнітального вентилятора і регулятора управління згідно з електричним схемами та проектом;

- встановлення запобіжного устаткування.

Робота котла

При роботі котла рівень води підтримується автоматично. При проведенні пускових режимно-налагоджувальних робіт і випробувань проводиться регулювання кількості подачі повітря в топку. Цю дію можна виконати як в ручну регулюванням заслінки, так і автоматикою як це зробити докладно зазначено в інструкції до автоматики. Кількістю подачі повітря в топку можна добитися значної економії по витраті палива.

Технические характеристики

Котёл на всех видах твёрдого топлива для производства пара

  с принудительной подачей воздуха

Прайс лист

Тип описания	120кВт/200кг	250кВт/400кг	350кВт/500кг	500кВт/800кг	700кВт/1000кг
A (мм)	2200	3000	3250	3300	3400
C (мм)	1000	1100	1400	1800	1800
D (мм)	1000	1250	1250	1250	1250
E (мм)	1900	2650	2850	2850	2850
F (мм)	250 x 250	300 x 300	300 x 300	400 x 400	500 х 500
H (мм)	600	600	650	700	750
G (мм)	700	1000	1000	1000	1000
I.Dn (мм)(паропровод)	89	110	100	159	219
P.Dy (мм)(патрубок на  подрывной      клапан)	50	50	50	100	100
Диаметр камеры	800	1000	1000	1600	1600
Загрузка топлива	200 кг	500 кг	600 кг	1500 кг	1700 кг
Расход топлива в 1час	30 кг	60 кг	90 кг	120 кг	150 кг
вес	1510 кг	1850 кг	3100 кг	3700 кг	4100 кг
вентилятор	400W-1 шт.	550W – 1шт.	550W -1шт.	550W -2шт.	600W -2шт.
Ціна з урахуванням ПДВ, грн	72358,00	92000,00	128018,00	163084,00	195700,00
