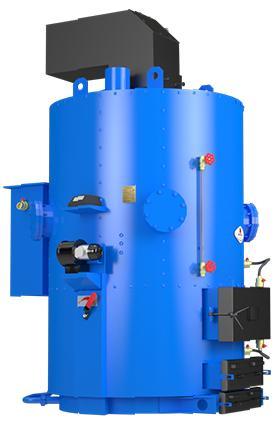

Парогенератор-Котел для виробництва пари Idmar SB-700 кВт/1000 кг пари на годину.
1 078 200 ₴
- Під замовлення
Парогенератор на твердому паливі. Котли для виробництва пари з примусовим подаванням повітря. Міцність 120-700 кВт/200-1000 кг пари.
Призначення парогенератора
Парові котли є димогарними, жаротрубними парогенераторами, і призначені для підприємств малої потужності для отримання необхідної кількості якісної технологічної пари низького тиску за короткий проміжок часу з моменту розпалювання.
Великі розміри поверхні нагрівання дають змогу виробляти високоякісну пару.
Довгий термін експлуатації забезпечується завдяки якісному виготовленню.
Котли постачаються єдиним блоком зі встановленою теплоізоляцією, металевою обшивкою, блоком керування та вентилятором.
Порядок встановлення (монтажу)
Котли встановлюються в приміщеннях, які відповідають вимогам СНІП ⁇ -35-76 «Кольні установки», СНІП ⁇ -58-75 «Електростанції теплові» та даних правил.
Поміщення котельної має бути забезпечене природним освітленням, а в нічну пору — електричним освітленням. Освітлення має відповідати вимогам СНІП ⁇ -4-79 «Природне та штучне освітлення».
Поміщення котельної обов'язково має бути обладнане газосигналізатором.
Монтаж котлів і котельно-спромогального обладнання має проводитися спеціалізованою монтажною організацією, що має відповідні роздільні здатності, за документацією заводу виробника та проєктом котельної.
Перед встановленням котла на фундамент необхідно розмітити на фундаменті монтажні осі котла, поздовжню вісь і лінію фронту котла, щоб відстані до стін і між котлами відповідали вимогам "Правил".
Після встановлення котла на фундамент урівноважити котла його корпуси строго горизонтально за рівнем.
Встановити арматуру, запобіжний пристрій і трубопроводи в межах котла, а також регулятор керування й нагнітальний вентилятор.
Під'єднання:
- приєднання до розподільних мереж згідно з проєктом;
- приєднання газоходів до димової труби згідно з проєктом;
- електричне приєднання нагнітального вентилятора та регулятора керування згідно з електричними схемами та проєктом;
- встановлення запобіжного обладнання.
Робота котла
Під час роботи котла рівень води підтримується автоматично. Під час проведення пускових режимно-налагоджувальних робіт і випробувань здійснюється регулювання кількості подавання повітря в топку. Цю дію можна виконати як у ручне регулюванням заслінки, так і автоматикою як це зробити докладно зазначено в інструкції до автоматики. Кількість подавання повітря в топку можна домогтися чималої економії за витратою палива.

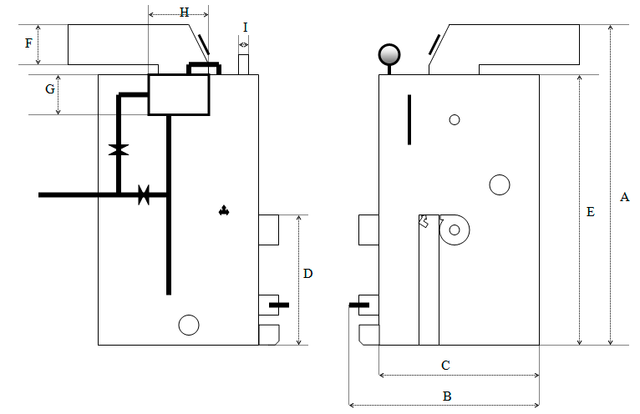

Технічні характеристики
Котел на всіх видах твердого палива для виробництва пари
з примусовим подаванням повітря
Тип опису |
120кВт/200кг |
250кВт/400кг |
350кВт/500кг |
500кВт/800кг |
700 кВт/1000кг |
A (мм) |
2200 |
3000 |
3250 |
3300 |
3400 |
C (мм) |
1000 |
1100 |
1400 |
1800 |
1800 |
D (мм) |
1000 |
1250 |
1250 |
1250 |
1250 |
E (мм) |
1900 |
2650 |
2850 |
2850 |
2850 |
F (мм) |
250 x 250 |
300 x 300 |
300 x 300 |
400 x 400 |
500 х 500 |
H (мм) |
600 |
600 |
650 |
700 |
750 |
G (мм) |
700 |
1000 |
1000 |
1000 |
1000 |
I.Dn (мм) (паропровід) |
89 |
110 |
100 |
159 |
219 |
P.Dy (мм) (патрубок на руйнівної клапан) |
50 |
50 |
50 |
100 |
100 |
Діаметр камери |
800 |
1000 |
1000 |
1600 |
1600 |
Завантаження палива |
200 кг |
500 кг |
600 кг |
1500 кг |
1700 кг |
Витрата палива в 1 годину |
30 кг |
60 кг |
90 кг |
120 кг |
150 кг |
вага |
1510 кг |
1850 кг |
3100 кг |
3700 кг |
4100 кг |
вентилятор |
400W-1 шт. |
550W – 1шт. |
550W -1шт. |
550W — 2 шт. |
600W — 2 шт. |
Ціна з урахуванням НДС, грн |
72358,00 |
92000,00 |
128018,00 |
163084,00 |
195700,00 |
Основні | |
---|---|
Виробник | Idmar |
Тип парового котла | Промисловий |
Країна виробник | Україна |
- Ціна: 1 078 200 ₴
