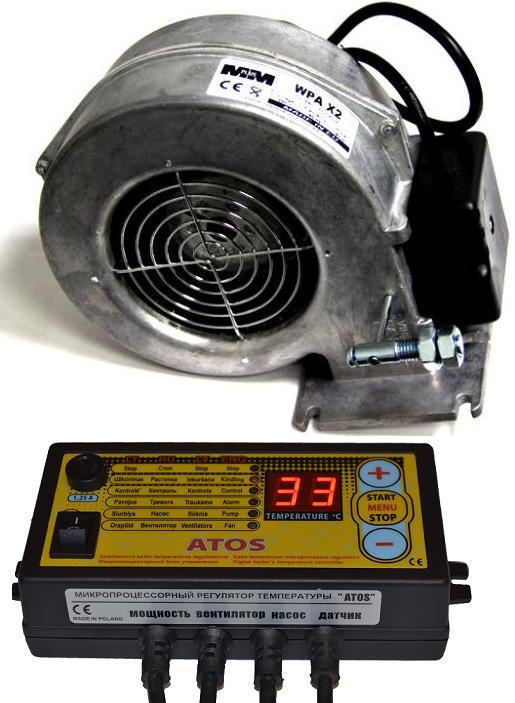

Вентилятор WPA-X2+автоматики ATOS для твердопаливного котла

Блок керування ATOС (автоматика Atos)

  призначений для керування нагнітальним вентилятором у твердопаливних котлах, а також для під'єднання циркуляційного насоса.  Контролер має широкі  функціями простий в обслуговуванні та дуже надійний у роботі.

Програмування параметрів меню

Щоб здійснити зміни в меню пульта керування треба натиснути кнопку МЕНЮ і потримати впродовж 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, треба знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або — зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Блок керування автоматично вийде з МЕНЮ, якщо не натискати жодних кнопок упродовж 3 секунд. Можливо, також повернутися до заводських установок у разі порушення регулювань автоматики. З цією метою параметр функції (ЗП — заводські установки) треба встановити на І і натиснути кнопку «МІНЮ», щоб зберегти.

ФУНКЦІЇ У МЕНІ КОНТРОЛЕРА

- СР (час продування) — час, на який варто увімкнути повітродувку під час продування (регулювання в об'ємі 5-59 сек.)

- РР (перерва продування) перерва між продувок (регулювання в об'ємі 1-99 хв.)

- Ob (Оберти повітродувки) — сила наддуву, виражена у відсотках (регулювання в об'ємі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (оберти під час продувок) — сила наддуву під час продувок (регулювання в об'ємі 30-99%)

- tP (температура під'єднання насоса центрального опалення) — температура, за якої під'єднується насос центрального опалення (регулювання в об'ємі 25-70)

- НІ (гістерезис) — цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб ввімкнулася повітродувка (регулювання в об'ємі 0-5 градусів)

- bu (Вимикання/вмикання повністю звукової сигналізації, яка інформує про брак палива). Встановлення параметра на 0 означає брак звукових сигналів.

- tO (границя уповільнення обертів) — дуже важлива функція, що застосовується зокрема в малих котлах і під час повітродувках, обладнаних клапанами на виході повітря. За допомогою цієї функції встановлюємо, з якого моменту повітродувка має почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в об'ємі 0-10, за чим 0 означає повне вимикання уповільнення оборотов!). Встановлення параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, оберти починають сповільнюватися. Встановлення параметра на 1 означає уповільнення до 1 градуса.

Нагнітальні вентилятори для твердопаливних котлів

Ще одним пристроєм для автоматизації роботи твердопаливного котла є вентилятор (турбіна). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретне в камеру згоряння. З його допомогою підтримується необхідна стабільна температура.

Є багато різновидів вентиляторів для твердопаливних котлів, які розрізняються споживаною потужністю, продуктивністю повітря, матеріалом виготовлення, кріпильними розмірами, конструктивними особливостями та іншими відмінностями.

На цій сторінці представлений вентилятор X2 (аналог WPA-120) виготовлений з алюмінієвого корпусу. Лопаті вентилятори виготовлені з алюмінієвого сплаву та кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір у формі прямокутного фланцем з отворами та пазами для кріплення вентилятора на котел.

Технічні характеристики вентилятора WPA X2:

• Кількість обертів: 2300 обор./хв;
• Максимальна продуктивність: 285 м³/год;
• Максимальний тиск: 360 Па;
• Напруга живлення: 230В/50Гц;
• Споживана потужність: 90 Вт;
• Температура довкілля: -25 до +40 °C;
• Матеріал крильчатки: оцинкована сталь;
• Гарантія: 2 роки.
