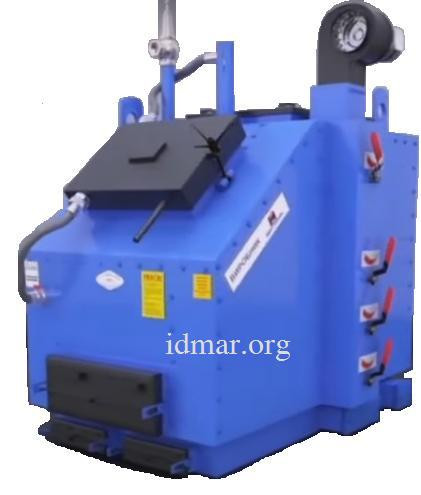

Промисловий твердопаливний котел-утилізатор Ідмар 150 Квт KW-GSN

Твердопаливний котел тривалого горіння Ідмар (Вичлас, Вихлач) серія KW-GSN-150 кВт.

Цей тип котлів призначений для промислового використання



Характеристики твердопаливного котла тривалого горіння IDMAR KW GSN потужністю 150 кВт

№	Технічна характеристика (параметри)	Одиниця виміру	Величина	Примітка
1	Потужність	кВт	150
2	Щиріна корпусу котла	см	100
3	Висота корпусу котла	см	152
4	Довжина корпусу котла	см	187
5	Ширина котла в зібраному вигляді	см	108
6	Довжина котла + димар	см	205+35
7	Висота котла + патрубок подачі	см	152+36
8	З'єднання (подача,обратка)	ДУ	89	патрубок
9	Вага котла	кг	1500
10	Відстань від підлоги до завантаж. камери	см	140
11	Розмір завантаж.вікна	см	50х48	по фронту
12	Виступ завантаж.люка перед котлом	см	-	відкрите
13	Обсяг завантаж. камери	м3	0,65	650 літрів
14	Розмір основного вікна очищення	см	48х23
15	Виступ кришки очищення (відкритий)	см	30	по фронту
16	Розмір димоходу (вихід з котла)	см	30х26
17	Діаметр димоходу (вихід з котла) ∅	мм	250
18	Висота димової труби	м	10 (min)
19	Сила тяги	мм./Н2О	2,5-4,5
20	Електрообладнання	Вольт/Ват	220/400	харчування
21	Підключення групи безпеки	ДУ	32	внутрішня різьба
22	Злив води з котла	ДУ	32	внутрішня різьба
23	Підривний клапан на люку топки	ДУ	50	рухоме з'єднання
24	Температура води (max)	цельсій	90*
25	Робочий тиск(max)	атм.	3
26	Випробувані тиск	атм.	6

Твердопаливні котли виробництва компанії «Ідмар Україна» є унікальним і універсальним продуктом на ринку опалення. Універсальність котлів полягає в можливості їх роботи на будь-якому виді твердого палива.

Для котлів Вичлас застосовні різні види твердого палива — вугілля, вугільні відходи, вугільні концентрати, брикети, торф, дрова, деревні відходи, тирсобрикети, деревні матеріали, тверді побутові відходи, сміття і т. п. Метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю.

Основною характеристикою будь-якого палива є питома теплота згоряння. Чим більше питома теплота згоряння палива, тим менше питома витрата пального при тій же величині коефіцієнта корисної дії (ККД) котла.

Особливості котлів Ідмар:

- топка котлів розрахована на кількість палива відповідне 30 годинам роботи котла (ця характеристика може змінюватися в діапазоні 12-76 годин в залежності від виду палива і теплофізичних властивостей будівлі).

- застосовано метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння загалом полум'я).

- метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю.

- автоматична подача повітря в топку пропорційно: 90% ― вентилятор (горіння) 10% ― природна тяга (тління)

- автоматично підтримується задана температура теплоносія: від 35 до 90 °С. (20-50% часу роботи паливо в котлі знаходиться в стані тління) як результат більш тривалий період роботи на одному завантаженні і відсутність перепалу палива.

- розрахунковий ККД котла 89% (в залежності від виду палива може змінюватися в діапазоні 82-89%).

- котли сталеві (товщина використовуваного металу від 5 до 12 мм в залежності від потужності котла)

застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).

- в комплект котла входить: котел, вентилятор подачі повітря, автоматика (здійснює управління і контроль).

- можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора.

При необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контролюється автоматикою.

Котел Ідмар простий в обслуговуванні і експлуатації

ЕФЕКТИВНІСТЬ РОБОТИ КОТЛА ІДМАР

ККД котла до ― 89%, на відміну від інших (близько 80%). Топка котлів розрахована на кількість палива відповідне 30 годинам роботи котла.

Гарантія 2 роки. Загроза аварій протягом року залишається на рівні 0,5 %. Такий результат досягається за рахунок використання матеріалів високої якості та наступних технічних новинок:

• застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).
• вільна циркуляція (система регулює кількість газів в котлі і перешкоджає аварій);
• «суха» робота котла (полягає в наявності всередині котла труб разом з додатково закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах);
• при виготовленні труб каналів використаний котлова сталь, який надійно захищає котел від іржі і шкідливих субстанцій;
• «мокрі» прути нагрівання не припалюються завдяки воді, що надходить із системи опалення і знижує температуру;
• технологія без пайки і відсутність зовнішніх щілин і прорізів;
• застосування сталевих листів більшої товщини (від 5 до 12мм) і труб вищої якості.

Робота котлів протягом 2-х днів

Основна перевага такої системи ― робота протягом 2 днів, постійна підтримка температури завдяки об'ємної камері згоряння. Одноразове завантаження палива вистачає на дві доби. Тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Друга перевага ― повільне горіння. Енергетична цінність палива використовується ефективно завдяки правильному напрямку великого потоку повітря на паливо, що горить (від 250 до 3000 метрів кубічних на годину).

УДОСКОНАЛЕНА СИСТЕМА ПОДАЧІ ПОВІТРЯ

Ця система діє за допомогою примусової подачі повітря синхронного дії з електрорегулюванням:

• пряме надходження повітря направлено на верхню частину палаючого сировини;
• багатоточкове надходження повітря направлено на бічні частини палаючого сировини, що забезпечує повільне рівномірне горіння верхнього шару.

Точний напрям руху повітря в камері забезпечують спеціальні отвори ― форсунки. Ці отвори, що самоочищаються ніколи не забруднюються і не забиваються навіть при спалюванні сміття. Загальна кількість форсунок залежить від розміру котла.

Система надходження і циркуляції повітря діє синхронно з регуляторами проникнення повітря в котел. Завдяки цьому можливе регулювання повітряного потоку в залежності від бажання користувача.

ОСНОВНІ ПЕРЕВАГИ СИСТЕМИ НАДХОДЖЕННЯ ПОВІТРЯ КОТЛІВ ВИХЛАЧ

Спрямоване руху повітря в камері забезпечує повне згорання різного палива.

НИЗЬКИЙ РІВЕНЬ ВИКИДУ ГАЗІВ

Викид попелу і теплової енергії в атмосферу практично повністю виключений завдяки оптимальному дозуванні надходження повітря в котел і великої площі теплообмінника.

ШВИДКА РОЗПАЛЮВАННЯ КОТЛА

На початку розпалювання використовується 80% системи дозування надходження повітря в котел. Протягом приблизно 20 хвилин котел досягає заданої температури.

Наш котел ― унікальна пропозиція! До теперішнього часу не проводилися печі для тривалого горіння, керовані так само, як котли на газоподібному і рідкому паливі. Котел вільно досягає температури від 35 до 95 °С. Існує можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора.

Котел економить до 50% палива в порівнянні з застосуванням простих котлів з звичайний метод горіння загалом полум'я.

ЗРУЧНОСТІ ЕКСПЛУАТАЦІЇ КОТЛІВ

Експлуатація котла максимально спрощена, зручна, має ряд переваг:

• завантаження 1 раз протягом двох ― трьох днів;
• широкий похилий люк, зручний для обслуговування і завантаження палива
• не вимагає постійної чистки, достатньо 1 раз на місяць прибрати з каналів і труб пил, який легко видаляється.
• внутрішній простір і окремі частини котла не збирають пил і попіл;
• піч не коптить;
• герметичність котла забезпечується спеціальними дверцятами з керамічним шнуром, замками.



УВАГА! ЗАБОРОНЕНА ЕКСПЛУАТАЦІЯ БЕЗ ВИКОРИСТАННЯ ГРУПА БЕЗПЕКИ КОТЛА



Схема підключення (обв'язка) твердопаливного котла Ідмар (Вихлач, Вичлас) KW-GSN

Принципова схема підключення (обв'язки) твердопаливних котлів потужністю від 150 кВт до 1 МВт передбачає мету забезпечити теплом (опалення, гаряче водопостачання) підприємств, заготівельно-складських приміщень, адміністративно-побутових і офісних приміщень, станцій технічного обслуговування автотранспорту.

Опалення вищевказаних площ (від 1000 до 10 000 м2) може здійснюється низкою напрямів і способів:

• Водяною – радіатором опалення, регістром (офіси)
• Повітряним – використання теплоносія (вода) для теплообмінників вентиляторів (цехи, склади, СТО)

Можливо комбіноване опалення і гаряче водопостачання.

Шановні покупці, ціни на твердопаливні котли уточнюйте в менеджерів!
