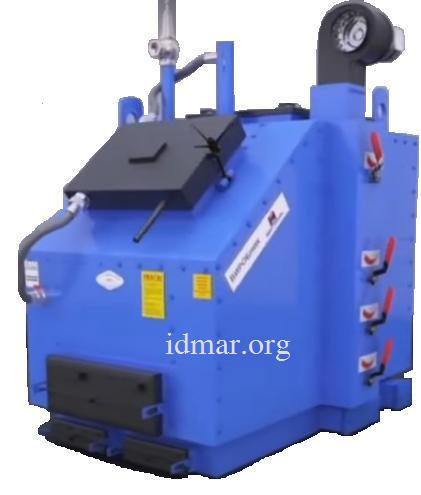

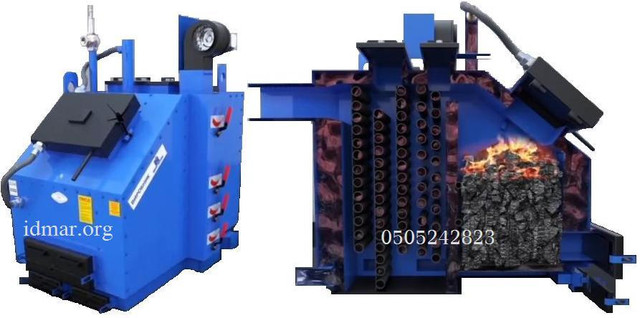

Твердопаливний котел Ідмар 200 Квт KW-GSN

Твердопаливний котел Ілмар KW-GSN-200 кВт

Технічні характеристики твердопаливного водогрівного котла
KW-GSN 200 кВт Робочий тиск 0,2 мПа

No Технічна характеристика Одиниця Примітка

(параметри) вимірювання

1 Потужність кВт 200
2 Площа обігрівання м2 2000 за стандартних

параметрів будівлі

3 Ширина корпусу котла см. 110
4 Висота корпусу котла см. 153
5 Довжина корпусу котла см. 191
6 Ширина котла в зібраному вигляді, 127
7 Довжина котла + димохід см. 211+35
8 Висота котла + патрубок см. 153+35
9 з'єднання (подавання, зворотнатка) Дн 89 патрубки
10 Вага котла кг. 1700
11 Відстань від підлоги до завантажень.камери см. 123 за фронтом
12 Розмір завантажень.окна см. 50х49
13 Підняття завантаження.люка над котлом см. 60
14 Об'єм завантаження. Камери м3 0,77
15 Розмір основного вікна очищення см. 20х50
16 Виступ кришки очищення (відкритий) см. 24 за фронтом
17 Розмір димохода (вихід із котла) см. 26х30 Dn 250 мм (внутрішньої)
18 Переріз димоходу см2 730
19 Висота димової труби м. 12
20 Сила тяги мм./Н2О 2,5-4,5

Об'єм води в котлі л. 620

21 Електрообладнання потужність 0,55 кВт 230v 50Гц
22 Вихід на групу безпеки Ду 50 2 шт. Фланцове
23 Вихід на злив води з котла Ду 32 внутрішня різь
24 Підривний клапан на люкі топки Ду 50 з'єднання рухоме
25 Робочий тиск (max) атм. 3
26 Випробувальний тиск атм. 5
27 максимальна tтеплоносія С 90

Робота на всіх видах твердого палива
ККД: 82% — 89% (залежно від типу палива)
Час роботи на одному завантаженні паливом від 8 — 30 годин (залежно від типу палива)
ЗАПОБІЖНА ЕКСПЛУАТАЦІЯ КОТЛА БЕЗ ВИКОРИСТАННЯ ГРУППИ БЕЗПЕКИ
