Твердопаливні котли Ідмар. Котли тривалого горіння потужність від 10 до 1100 кВт

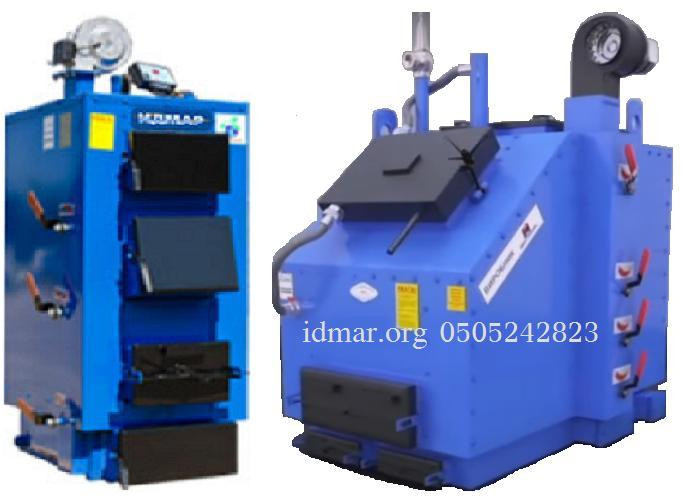

Твердопаливні котли тривалого горіння «Ідмар» модель GK-1 (потужність 10-120 кВт), модель KW-GSN (потужність 150-1100 кВт) 2 – 3 доби горіння.

Модель GK-1 (10-120 кВт)

Особливості:

- топка котлів розрахована на кількість палива відповідне 48 годин роботи котла (ця характеристика може змінюватися в діапазоні 12-76 годин в залежності від виду палива і теплофізичних властивостей будівлі).

- застосовано метод верхнього пошарового спалювання палива (дає можливість на 15-20% більше отримати тепла з одиниці спалюваного твердого палива, ніж звичайний метод горіння загалом полум'я).

- метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю.

- автоматична подача повітря в топку пропорційно: 90% ― вентилятор (горіння) 10% ― природна тяга (тління)

- автоматично підтримується задана температура теплоносія: від 35 до 90 °С. (20-50% часу роботи паливо в котлі знаходиться в стані тління) як результат більш тривалий період роботи на одному завантаженні і відсутність перепалу палива.

- розрахунковий ККД котла 89% (в залежності від виду палива може змінюватися в діапазоні 82-89%).

- котли сталеві (товщина використовуваного металу від 5 до 12 мм в залежності від потужності котла)

застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).

- в комплект котла входить: котел, вентилятор подачі повітря, автоматика (здійснює управління і контроль).

- можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора.

При необхідності котел комплектується додатково бойлером непрямого нагріву гарячої води для побутового і промислового використання контролюється автоматикою.

Котел простий в обслуговуванні і експлуатації

ЕФЕКТИВНІСТЬ РОБОТИ

ККД котла ― 89%, на відміну від інших (близько 80%). Топка котлів розрахована на кількість палива відповідне 48 годинам роботи котла.

Гарантія 2 роки. Загроза аварій протягом року залишається на рівні 0,5 %. Такий результат досягається за рахунок використання матеріалів високої якості та наступних технічних новинок:

• застосовано принцип омиваних колосників (котел максимально захищений від прогоряння).
• вільна циркуляція (система регулює кількість газів в котлі і перешкоджає аварій);
• «суха» робота котла (полягає в наявності всередині котла труб разом з додатково закругленою формою обігрівальних каналів, що перешкоджають шкідливим випаровуванням і осадом в трубах і каналах);
• при виготовленні труб каналів використаний котлова сталь, який надійно захищає котел від іржі і шкідливих субстанцій;
• «мокрі» прути нагрівання не перегріваються завдяки воді, що надходить із системи опалення і знижує температуру;
• технологія без пайки і відсутність зовнішніх щілин і прорізів;
• застосування сталевих листів більшої товщини (від 5 до 12 мм) і труб вищої якості.

РОБОТА ПРОТЯГОМ 2-х ДНІВ

Основна перевага такої системи ― робота протягом 2 днів, постійна підтримка температури завдяки об'ємної камері згоряння. Одноразове завантаження палива вистачає на дві доби. Тому котел не вимагає постійного спостереження з боку користувача протягом 48 годин. Друга перевага ― повільне горіння. Енергетична цінність палива використовується ефективно завдяки правильному напрямку великого потоку повітря на паливо, що горить (від 250 до 3000 метрів кубічних на годину).

УДОСКОНАЛЕНА СИСТЕМА ПОДАЧІ ПОВІТРЯ

Ця система діє за допомогою примусової подачі повітря синхронного дії з електрорегулюванням:

• пряме надходження повітря направлено на верхню частину палаючого сировини;
• багатоточкове надходження повітря направлено на бічні частини палаючого сировини, що забезпечує повільне рівномірне горіння верхнього шару.

Точний напрям руху повітря в камері забезпечують спеціальні отвори ― форсунки. Ці отвори, що самоочищаються ніколи не забруднюються і не забиваються навіть при спалюванні сміття. Загальна кількість форсунок залежить від розміру котла, наприклад, в казані 25 кВт їх 16 шт.

Система надходження і циркуляції повітря діє синхронно з регуляторами проникнення повітря в котел. Завдяки цьому можливе регулювання повітряного потоку в залежності від бажання користувача.

ОСНОВНІ ПЕРЕВАГИ СИСТЕМИ НАДХОДЖЕННЯ ПОВІТРЯ

Спрямоване руху повітря в камері забезпечує повне згорання різного палива.

НИЗЬКИЙ РІВЕНЬ ВИКИДУ ГАЗІВ

Викид попелу і теплової енергії в атмосферу практично повністю виключений завдяки оптимальному дозуванні надходження повітря в котел і великої площі теплообмінника.

ШВИДКА РОЗПАЛЮВАННЯ КОТЛА

На початку розпалювання використовується 80% системи дозування надходження повітря в котел. Протягом приблизно 20 хвилин котел досягає заданої температури.

Наш котел ― унікальна пропозиція! До теперішнього часу не проводилися печі для тривалого горіння, керовані так само, як котли на газоподібному і рідкому паливі. Котел вільно досягає температури від 35 до 95 °С. Існує можливість плавного регулювання (збільшення або зниження) температури в ручному режимі і автоматичному за допомогою кімнатного регулятора температури, погодного регулятора.

Котел економить до 50% палива в порівнянні з застосуванням простих котлів з звичайний метод горіння загалом полум'я.

ЗРУЧНОСТІ ЕКСПЛУАТАЦІЇ

Експлуатація котла максимально спрощена, зручна, має ряд переваг:

• завантаження 1 раз протягом двох ― трьох днів;
• широкий похилий люк, зручний для обслуговування і завантаження палива
• не вимагає постійної чистки, достатньо 1 раз на місяць прибрати з каналів і труб пил, який легко видаляється.
• внутрішній простір і окремі частини котла не збирають пил і попіл;
• піч не коптить;
• герметичність котла забезпечується спеціальними дверцятами з керамічним шнуром, замками.

ПАЛИВО ДЛЯ КОТЛА

Для нашого котла застосовуються різні види твердого палива ― торф, вугілля, вугільні відходи, пелети, тирсобрикети, дрова, деревні матеріали, тверді побутові відходи, сміття і т. п. Метод верхнього пошарового спалювання палива дозволяє працювати котлу практично на будь-якому паливі (сміття) з великою вологістю і зольністю.







ТЕХНІЧНИЙ ОПИС



ТИП КОТЛА		GK-1
Поверхня обміну тепла в котлі		м2	1,5	2,0	2,6	3,0	3,5	4,0
Потужність котла		КВт	10	13	17	25	31	38
Завантаження котла		кг	50	60	70	80	90	100
Переріз димоходу хв		см2	150	170	300	300	300	350
Сила тяги відпрацьованих газів		мм/Н2O	1,5-3,0
Висота димової труби хв.		м	4,0	4,5	4,5	5,0	5,0	5,5
Вага котла		кг	245	290	320	340	380	430
Розміри	Висота	см	135	140	145	160	160	165
	Ширина		58	58	60	65	65	68
	Довжина + борів		63+20	76+20	78+20	80+20	85+20	91+20







ТИП КОТЛА		GK-1
Поверхня обміну тепла в котлі		м2	4,5	5,0	6,0	7,5	9,0	10,5	12,0
Потужність котла		КВт	44	50	65	75	90	100	120
Завантаження котла		кг	110	130
